Type: | Distributie Metende Doos | Vorm: | Het al verpakt Type |
---|---|---|---|
Operatie spanning: | High Voltage | Shell-beschermingsrang: | IP67 |
Nominale stroom: | 1250A | Shell materiaal: | Aluminium-met een laag bedekte zinkplaat |
Hoog licht: | hoogspanningsgas geïsoleerd mechanisme,hoogspannings elektromechanisme |

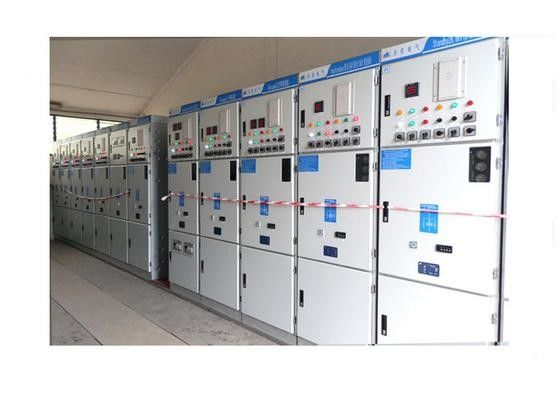

Hoogspanningsmechanisme/het Geïsoleerde Mechanisme van 33kV 1250A GIS SF6 Gas
Overzicht:
XGN49 metaI-beklede Mechanisme van het reeks is het binnengas lnsulatlon geschikt voor elektrische centrale, hulpkantoor, gecombineerd hulpkantoor en stroomsysteem, dat binnenac enige busbar in drie stadia en het segmenteren van enige busbar met 50Hz, 35kV-nominale spanning is, die wordt gebruikt om stroom te controleren goed te keuren en te verdelen.
Snelle parameters:
Nominale spanning | 40.5kV |
Geschatte frequentie | 50,60Hz |
Geschatte stroom | 1250A |
Geschatte kortsluiting brekende stroom | 25, 31,5, 40kA |
Het geschatte maken huidig | 50, 63, 80kA |
I min machtsfrequentie weerstaat voltage | 95kV (fase aan fase, fase aan aarde) |
118kV (betwwen het isoleren clearnace) | |
De geschatte bliksemimpuls weerstaat voltage | 185kV (fase aan fase, fase aan aarde) |
215kV (betwwen het isoleren clearnace) | |
Graad van bescherming | IP67 (gas-filled compartiment) IP4X (LV compartiment) |
De dienst omringende voorwaarde:
Luchttemperatuur: Maximum: +40, Min: -25 (het gemiddelde is niet meer dan 35 in 24 uren)
Hoogte boven overzees - niveau: <>
Luchtvochtigheid: De gemiddelde relatieve vochtigheid die in 24 uren wordt gemeten is niet meer dan 95%, is de gemiddelde relatieve vochtigheid per maand niet meer dan 90%, is de gemiddelde druk van de waterdamp die in 24 uren wordt gemeten niet meer dan 2.2kPa, is de gemiddelde druk van de waterdamp per maand kPa niet meer dan 1,8.
Zonder frequente zware trilling
De waaier van inductie elektromagnetische interferentie van secundair systeem is niet meer dan 1.6kV
De voorwaarden worden uitgesloten die van hierboven zijn met behoefte aan het onderhandelen met de fabrikant.
Het opdracht geven van tot Bericht:
Gelieve te verstrekken deze volgende materialen terwijl het opdracht geven tot:
A. regelingsaantal van belangrijke lijn en het enige diagram van het draadsysteem, pareto diagram;
B. lay-out bedradingsdiagram van secundaire lijn, eindpareto diagram;
C. type, specificatie, hoeveelheid elektrische componenten binnen het mechanisme;
D. Als zonder enig verzoek om het materiaal en de specificatie van busbar van klanten, zij met manufacturer'requirement op de proppen komen;
E. Als het mechanisme in speciale milieuvoorwaarde wordt gebruikt, zou het moeten worden gemerkt terwijl het opdracht geven tot;
F. Als zonder enig verzoek, is de mechanismekleur tot manufacturer'standards;
G. opgeslagen energie, controle, voltage van signaalvoeding van de hulpkring;
H. gebruik van elke kant van GIS;
I. verscheidenheid en hoeveelheid vervangstukken en toebehorenbehoeften.
