| Boog-dovend Middel: | vacuüm | Structuur: | mccb |
|---|---|---|---|
| Nr van Pool: | drie | Nominale stroom: | 630A |
| Hoog licht: | De vacuümschakelaar van de Ladingsonderbreking,sf6 de schakelaar van de ladingsonderbreking |
||

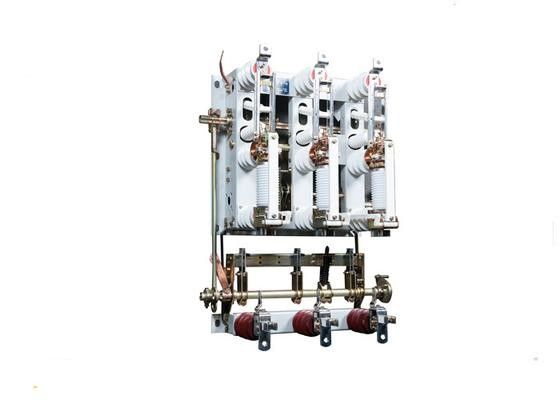

De binnen van de de Schakelaarmccb Structuur van de Hoogspanningslading Schakelaar van de de Ladingsonderbreking Vacuüm
Overzicht
FN16A-12 de reeksschakelaar voor AC 50Hz, nominale spanning van 10kV-netwerk, kan de ladingsstroom, stroom van overbelastings de huidige en sluitende kort:sluiten breken. Combinatie van elektrokort:sluiten brekende stroom, vooral voor vereiste olievrij, geen onderhoud en frequente verrichtingsplaatsen.
Het innovatieve productontwerp, kleine grootte, flexibele installatie, eenvoudige verrichting, met hand, elektrische twee-functie verrichting. Met zijn werkend mechanisme cs6-1 kan het type van Cs of het specifieke type, ook direct in de rug van de schakelaar worden gemanipuleerd, te hoeven u om geen werkend mechanisme te opnieuw van proviand voorzien.
Technische parameters: ladingsschakelaar
| Nr. | Punt | Eenheid | Parameters |
| 1 | Nominale spanning | kV | 12 |
| 2 | Geschatte frequentie | Herz | 50 |
| 3 | Geschatte stroom | A | 630 |
| 4 | Geschatte actieve ladings brekende stroom | A | 630 |
| 5 | Geschatte brekende huidige lijn | A | 630 |
| 6 | 5% schatte actieve ladings brekende stroom | A | 31.5 |
| 7 | Geschatte kabel het laden brekende stroom | A | 10 |
| 8 | Geschatte condensator brekende stroom | A | 400 |
| 9 | Geschatte zonder commissie transformator brekende stroom | 1600kVA Transformator zonder commissie stroom |
|
| 10 | 1 min Frequentie weerstaat voltage (rms) aan grond, interphase, vacuümbreuk/isolatiehaven |
kV | 42/48 |
| 11 | De volledige prooi elektroimpuls weerstaat voltage (piek) om aan de grond te zetten, interphase, vacuümbreuk/isolatiehaven |
kV | 75/85 |
| 12 | De geschatte korte tijd weerstaat stroom (thermische stabiliteit) | kA/s | 20/3 |
| 13 | De geschatte piek weerstaat stroom (dynamische stabiliteit) | Ka | 50 |
| 14 | Geschatte kort:sluitenstroom | Ka | 50 |
| 15 | Geschatte huidige brekende tijden | tijd | 10000 |
| 16 | Het mechanische leven | tijd | 10000 |
| 17 | De dikte van de de slijtageaccumulatie van de contacttoestemming | mm | 3 |
| 18 | Open en dichte werkende torsie (kracht) | NM | 120(240) |
| 19 | Het secundaire voltage van de controlemacht | V | AC/GELIJKSTROOM 240 |
| 20 | Netto gewicht | kg | 61 |
| 21 | Afmetingen | mm | 720 x 490 x 885 |
| 22 | Pakketdimensie | mm | 830 x 900 x 520 |
