Nominale spanning: | 12KV | Structuur: | Open Kader |
---|---|---|---|
formaat: | 1 uint | Nominale stroom: | 630A |
Hoog licht: | verpakt transformatorhulpkantoor,Het Hulpkantoor van de machtsdistributie |

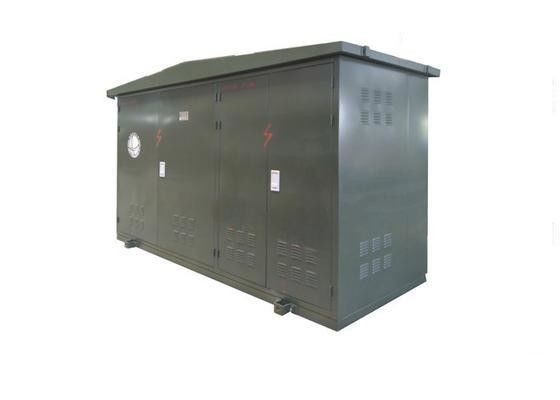

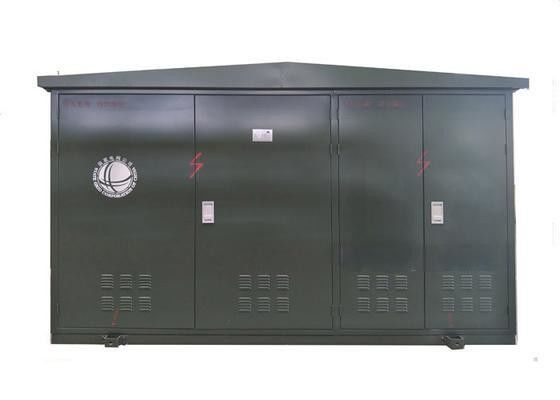

11kV de openluchtrmu-Doos van de Kabeltak voor machtsgoedkeuring en distributie
Overzicht
DFT6-12/24 de reeks is het nieuwe voedingmateriaal dat wij voor het coördineren van 10kV/24kV-de kabelsysteem van het machtsnetwerk ontwerpen.
Het is geschikt op de plaats van de kabelknoop in 10 kV/24kV-systeem, aangezien de stroom en verdelend goedkeurt. De kabel vervoert de stroom, in openlucht met de te verbinden kabelkring en doorbraak, tak wordt gebruikt die en gaat verder of verandert.
De dienstvoorwaarde
A. hoogte ≤1000m(bovenoverzees-niveau);
B. omgevingstemperatuur: -25ºC~+40ºC;
C. windsnelheid ≤34m/s
D. De vlek zou geen regelmatig uitstekende schok moeten hebben.
Hoofd technische gegevens
Hoofdparameter van de ladingsschakelaar van FN26-12/24 SF 6
Punt | Eenheid | Parameter | Parameter |
Nominale spanning | kV | 12 | 24 |
Geschatte stroom | A | 630 | 630 |
De geschatte korte tijd weerstaat stroom | kA/s | 25/2 | 25/2 |
De geschatte piek weerstaat stroom | Ka | 63 | 63 |
Geschatte kortsluiting die huidig maken | kA/times | 50/2 | 63/2 |
1 min machtsfrequentie weerstaat voltage | kV | 42 | 65 |
De bliksemimpuls weerstaat voltage | kV | 75 | 125 |
Het mechanische leven | Tijden | 10000 | 10000 |
SF6 gasdruk (oppervlaktedruk in 20ºC) | Mpa | 0,04 | 0,04 |
Het jaarlijkse tarief van de gaslekkage | ≤1% | ≤1% |
Hoofd technische parameter van kabelschakelaar
Punt | Eenheid | Parameter | Parameter |
Nominale spanning | kV | 12 | 24 |
Geschatte stroom | A | 630 en hieronder | 630 en hieronder |
Dwarsdoorsnede van kabel | mm2 | 25~400 | 35~400 |
Weerstand in verbindingspunt | μΩ | 40 | 45 |
Gedeeltelijke lossing | pC/kV | ≤10/13 | ≤10/21.5 |
De geschatte korte tijd weerstaat stroom | kA/s | 20/3 | 25/2 |
De geschatte piek weerstaat stroom | Ka | 50 | 63 |
1 min machtsfrequentie weerstaat voltage | kV | 42 | 65 |
De bliksemimpuls weerstaat voltage | kV | 75 | 125 |
