Geschatte Hoogspanning: | 40.5kV | Geschat Laag Voltage: | 0.54V |
---|---|---|---|
Nominaal vermogen: | 1000kva | montuur: | kanaalstaal, hoekstaal |
transformator: | in olie ondergedompelde transformator | Nominale stroom: | 1600~3300 |
Hoog licht: | verpakt transformatorhulpkantoor,Het Hulpkantoor van de machtsdistributie |

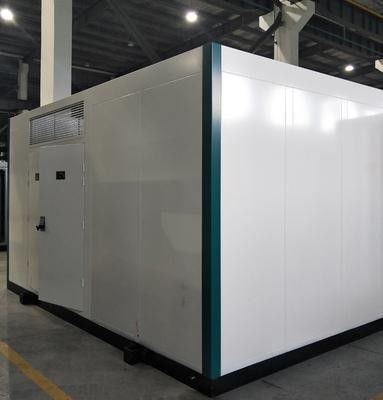

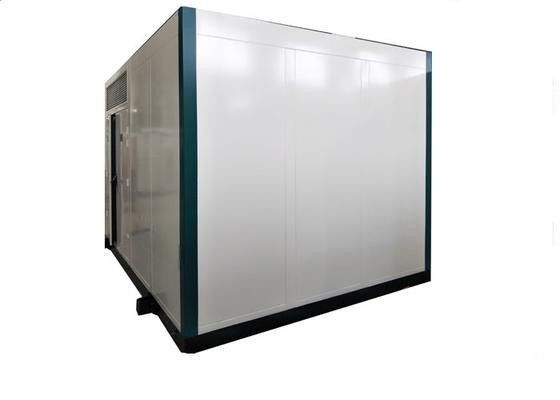

de Machtsgeneratie van 40.5KV 35KV PV, het Speciale hulpkantoor van Prefbricated
Overzicht
YBT13 reekspv moet het Speciale Hulpkantoor om de vraag van photovoltaic generatie ontmoeten, die nieuwe verschijning, compacte structuur, betrouwbare prestaties, gemakkelijk onderhoud, enz. heeft.
De dienstvoorwaarde:
1. Hoogte: ≤ 3000m (boven overzees - niveau)
2. Omgevingstemperatuur: Max. 40C Min. -25C
>>Max. Maandelijkse gemiddelde temperatuur: ≤ 35C
>>Max. Jaarlijkse gemiddelde temperatuur: ≤ 25C
3. Relatieve vochtigheid: Dagelijks gemiddeldevalue≤ 95%, maandelijkse gemiddelde value≤ 90%
4. Max. Dagelijks verschil in temperatuur: 25C
5. Zonlichtintensiteit: 0.1W/CM2 (windsnelheid 0.5M/S);
6. Openluchtwindsnelheid: ≤ 35m/s;
7. Verontreinigingsrang: Rang III;
8. De rang van het regenbewijs: Rang 3;
9. De gradiënt op installatievlek zal niet meer dan 3° zijn;
10. Capaciteit van anti-aardbeving: De horizontale versnelling van grondoppervlakte is 0.2g
De verticale versnelling van grondoppervlakte is 0.1g;
11. Installatievlek: De vlek indien geen brand/explosiegevaar/ernstig verontreiniging/chemisch product heeft
corrosie en uitstekende schok.
**** De klant zou met fabrikant moeten onderhandelen als de de dienstvoorwaarde van hierboven verschillend is
Parameters:
Nominale spanning | 40,5 kV | |||||||||
Geschatte Frequentie | Herz | 50 | ||||||||
Geschatte Hoofdbusbar Stroom | A | 630 | 1250 | |||||||
1min de geschatte machtsfrequentie weerstaat Voltage aan aarde, tussen het open hiaat van Phases/to | kV | 95/118 | ||||||||
De bliksemimpuls weerstaat Voltage aan aarde, tussen het open hiaat van Phases/to | kV | 185/215 | ||||||||
Geschatte Van korte duur weerstaat Stroom | kA/s |
20/2 |
||||||||
De geschatte Piek weerstaat Stroom | Ka | 50 | 63 | |||||||
Geschatte Kort:sluiten die Huidig maken | Ka | 31.5 | 63 | |||||||
Geschatte Kort:sluiten Brekende Stroom | Ka | 31.5 | 25 | |||||||
LV Eenheid | Nominale spanning | V | 690 |
|
||||||
Geschatte Hoofdkringsstroom | 1600~3300 | |||||||||
A | ||||||||||
De geschatte Brekende Capaciteit van Grenskort:sluiten | Ka | 50 | ||||||||
Geschatte Werkende Kort:sluiten Brekende Capaciteit | Ka | 40 | ||||||||
Geschatte Van korte duur weerstaat Stroom | kA/1s | 40 | ||||||||
Transformatoreenheid | Nominaal vermogen | kVA | 1600~5500 | |||||||
Weerstandsvoltage | % | 4; 4.5 | ||||||||
Het onttrekken van Waaier | % | ±2X2.5; ±5 | ||||||||
Verbonden Groep | Y, yn0; D, yn11 | |||||||||
Bijlage | Graad van Bescherming | HV Zaal | IP33 | |||||||
LV Zaal | IP33 | |||||||||
Transformatorzaal | IP23 | |||||||||
Geluidsniveau | dB | ≤55 |
