| Shell materiaal: | Aluminiumlegering | Nominale stroom: | 250A |
|---|---|---|---|
| Nominale spanning: | 40.5KV (24KV) | Toepassingswaaier: | Elektrische centrale, transformatorhulpkantoor en enz. |
| Hoog licht: | hoogspannings elektromechanisme,gas geïsoleerd mechanisme |
||
Binnengas Geïsoleerd celmetaal - Bekleed Mechanisme C - GIS
Overzicht
XGN49-40.5 het binnengas Isolerende metaal-Beklede Mechanisme (dat hierna als „c-GIS“ wordt bedoeld) is een geavanceerd technisch product dat wordt onderzocht, ontwikkeld en op basis van technologieinleiding van van de de Machtsindustrie van China van de Federatielongyuan het Onderzoekinstituut van de Machts Vervaardigd.
De dienst omringende voorwaarde:
Luchttemperatuur: Maximum: +40, Min: -25 (het gemiddelde is niet meer dan 35 in 24 uren)
Hoogte boven overzees - niveau: <>
Luchtvochtigheid: De gemiddelde relatieve vochtigheid die in 24 uren wordt gemeten is niet meer dan 95%, is de gemiddelde relatieve vochtigheid per maand niet meer dan 90%, is de gemiddelde druk van de waterdamp die in 24 uren wordt gemeten niet meer dan 2.2kPa, is de gemiddelde druk van de waterdamp per maand kPa niet meer dan 1,8.
Zonder frequente zware trilling
De waaier van inductie elektromagnetische interferentie van secundair systeem is niet meer dan 1.6kV
De voorwaarden worden uitgesloten die van hierboven zijn met behoefte aan het onderhandelen met de fabrikant.
Parameters
| Punt | Eenheid | Parameter | |
| Nominale spanning | kV | 40.5 | |
| Geschatte stroom | A | 5~1250 | |
| Geschatte frequentie | Herz | 50 | |
| De geschatte machtsfrequentie weerstaat voltage (1min) | Fase aan fase, Fase aan aarde | kV | 95 |
| Isolatieafstand | 110 | ||
| De geschatte Bliksemimpuls weerstaat voltage | Fase aan fase, Fase aan aarde | kV | 185 |
| Isolatieafstand | 215 | ||
| 1min de machtsfrequentie weerstaat voltage van Hulpcontrolekring | V | 2000 | |
| Geschatte kort:sluiten brekende stroom (efficiënte waarde) | Ka | 20 25 31,5 | |
| Geschatte kort:sluiten die huidig (piektijd) maken | Ka | 50 63 80 | |
| De geschatte korte tijd weerstaat stroom | Ka | 20 25 31,5 | |
| De geschatte piek weerstaat stroom | Ka | 50 63 80 | |
| Geschatte kort:sluiten die tijd houden | s | 4 | |
| Graden van bescherming | IP67/IP4X | ||
| Elke de kringsweerstand van de fase hoofdterugkeer | μΩ | ≤250 | |
| De geschatte gasdruk van SF6 (20°C) | Mpa | 0,05 | |
| Min gasdruk van SF6 (20°C) | Mpa | 0,02 | |
| Het jaarlijkse SF6-tarief van het gasverlies | % | ≤1 | |
| Nominale spanning van hulpcontrolekring | V | DC110/220, AC220 | |
| Afmetingen (Width×Depth×Height) | mm | (600~1200) ×1400×2650 | |

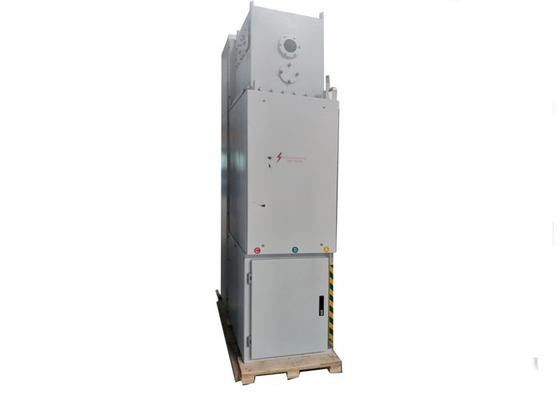

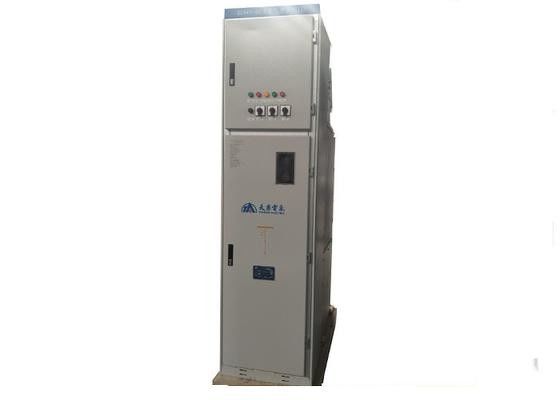

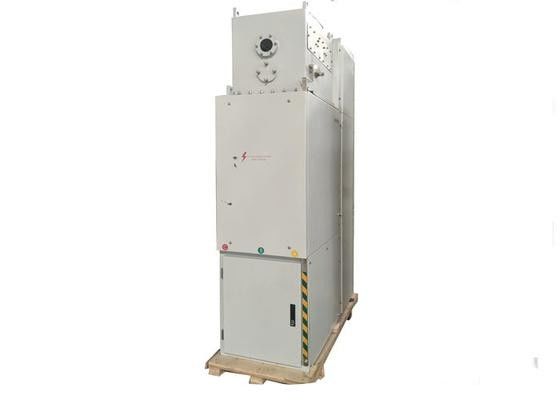

Beeld
