| geïsoleerd type: | SF6 geïsoleerd gas | Nominale spanning: | 12 kV |
|---|---|---|---|
| Geschatte Brekende Stroom: | 31.5kA | ||
| Hoog licht: | het geïsoleerde mechanisme van GIS gas,middenvoltagemechanisme |
||

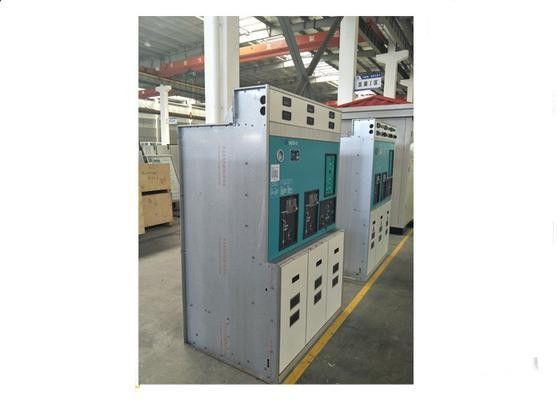

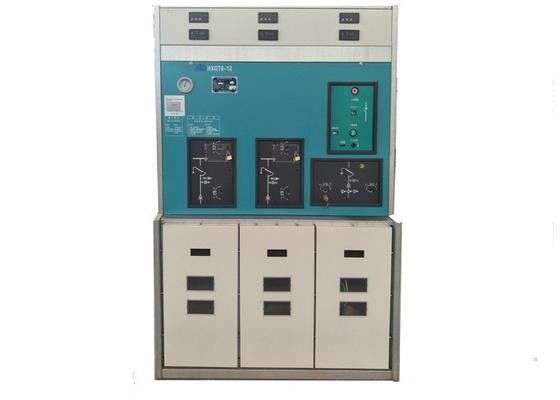

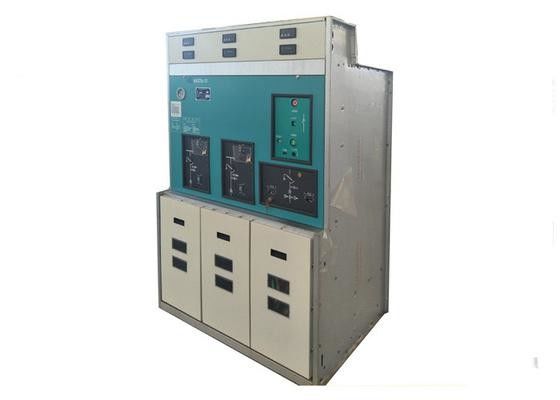

SF6 gas Geïsoleerde Rings Hoofdeenheid 12 KV Metaal - Bijlagemechanisme
Overzicht
HXGT6 (XGN58) - 12 SF6 Mechanisme van de Rings wordt het Hoofdeenheid (dat hierna als „RMU“ wordt bedoeld) ontworpen en door ons bedrijf dat op daadwerkelijke voedingsituatie wordt gebaseerd van ontwikkeld onze natie. Het is een nieuw generatie binnen10kv MV elektrisch toestel, en kan in de transformatie en de bouw van het stadsnet worden toegepast, wordt het product onderworpen aan typeonderzoek en het opdragen het onderzoek, de prestatiesindexen voldoet aan de vereisten van het Gesloten Mechanisme van CEI 298 „AC Metaal“. Het verwerkt de voordelen van klein volume, laag gewicht, eenvoudige verrichting, veilig gebruik, hoge betrouwbaarheid zonder het beïnvloeden door milieu en weer en onderhoud-vrij.
Het mechanisme is een soort samengesteld apparaat dat alle hoofdkringen in een metaalbijlage verzegelt en neemt SF6-gas als boog het doven en isolatiemiddel. Het is geschikt voor de voeding van het ringsnetwerk en het dubbel straalt voeding in de voedingnetwerk van 10kV MV uit. Het wordt ook gebruikt in eindvoeding. wegens het gebruik van ring verhoogt de netwerkvoeding de betrouwbaarheid van voeding, wordt het speciaal gebruikt in minerale installaties, woonplaatsgebied, scholen, parken, etc. voor machtsdistributie en het controleren. Bovendien wegens zijn geschikte verbinding en installatie, wordt het kleine volume, het ook gebruikt in het hulpkantoor als hoogspanningsmateriaal aan primaire kant.
De dienstvoorwaarde
A. hoogte ≤1000m(bovenoverzees-niveau);
B. omgevingstemperatuur: -25ºC~+40ºC;
C. windsnelheid ≤34m/s
D. De vlek zou geen regelmatig uitstekende schok moeten hebben.
Fundamentele Technische Parameters
| S/N | Punt | Eenheid | Parameters |
| 1 | Nominale spanning | kV | 12 |
| 2 | Geschatte Frequentie | Herz | 50 |
| 3 | De geschatte Stroom van de Ladingsschakelaar | A | 630 |
| 4 | De geschatte Hoofdkring Van korte duur weerstaat Huidige 3s (van r.m.s) | Ka | 20 |
| 5 | Geschatte Hoofdkrings Dynamische Stroom (Piek) | Ka | 50 |
| 6 | Geschatte Hoofdkring die Huidig (Piek) maken | Ka | 50 |
| 7 | Geschatte Actieve Ladings Brekende Stroom | A | 630 |
| 8 | Geschatte Gesloten Lijn Brekende Stroom | A | 630 |
| 9 | 5% geschatte Actieve Ladings Brekende Stroom | A | 31.5 |
| 10 | Geschatte Kabel het Laden Brekende Stroom | A | 10 |
| 11 | Geschatte Transformator Zonder commissie Brekende Stroom | A | 1600kVA transformator Zonder commissie Stroom |
| 12 | Geschatte Zekerings Brekende Stroom | Ka | 31.5 |
| 13 | Geschatte Overdrachtstroom | A | 1500 |
| 14 | Volledige Capaciteits Brekende Tijden | Tijden | 100 |
| 15 | Het mechanische Leven | Tijden | 10000 |
| 16 | 1min de machtsfrequentie weerstaat Voltage aan Aarde, tussen Fasen over het open hiaat | kV | 42/48 |
| 17 | De bliksemimpuls weerstaat Voltage aan Aarde, tussen Fasen over het open hiaat | kV | 75/85 |
| 18 | SF6 gasnominale spanning (de Panddruk is 20℃) | Mpa | 0,04 |
| 19 | SF6 het jaarlijkse Tarief van de Gaslekkage | ≤0.2% | |
| 20 | Motor Operationele Voeding, Voltage | V | DC48, AC220, 110 |
| 21 | Sluitende Motorstroom | A | 0,5 |
| 22 | Openingsstroom | A | 2.5 |
HV zekerings Technische Parameters
| S/N | Nominale spanning | Geschatte Zekeringsstroom | Geschatte Fusant-Stroom | Geschatte Brekende Stroom |
| XRNT | 12 | 40 | 6.3 10 16 20 25 31,5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
