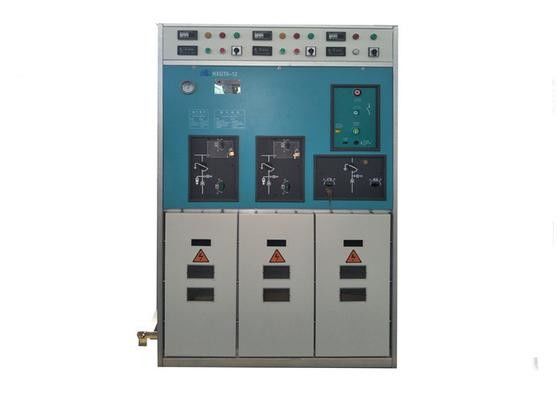

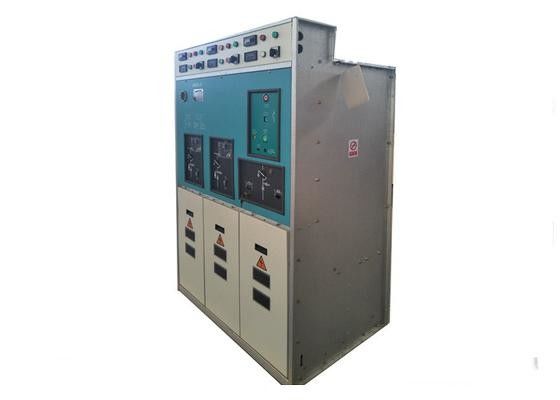

Binnen Middelgroot het Voltagemechanisme van rings Hoofdeenheden 12kv, het Geïsoleerde Mechanisme van GIS Gas

Binnengas van rings het Hoofdeenheden 12KV - Geïsoleerd Metaal - Ingesloten Mechanisme

Overzicht

Het mechanisme is een soort samengesteld apparaat dat alle hoofdkringen in een metaalbijlage verzegelt en neemt SF6-gas als boog het doven en isolatiemiddel. Het is geschikt voor de voeding van het ringsnetwerk en het dubbel straalt voeding in de voedingnetwerk van 10kV MV uit. Het wordt ook gebruikt in eindvoeding. wegens het gebruik van ring verhoogt de netwerkvoeding de betrouwbaarheid van voeding, wordt het speciaal gebruikt in minerale installaties, woonplaatsgebied, scholen, parken, etc. voor machtsdistributie en het controleren. Bovendien wegens zijn geschikte verbinding en installatie, wordt het kleine volume, het ook gebruikt in het hulpkantoor als hoogspanningsmateriaal aan primaire kant.

Structuur en Principe

RMU bestaat over het algemeen uit drie compartimenten. (Indien nodig, kan het ook worden gemaakt om één compartiment, twee compartimenten, drie compartimenten of meer te hebben, en het kan ook door uitbreidingsbusbar worden gecombineerd). De primaire elementen worden gevestigd in een ingesloten bijlage die door roestvrij staalplaat met een dikte van 3mm wordt gelast. Binnen de bijlage, is er SF6-gas met een druk van 0.04Mpa, die als middel boog-dooft en isolatie wordt gebruikt. De gasdruk binnen de gas-filled bijlage wordt gecontroleerd door drukmaat. Behalve de gas-filled bijlage, worden andere delen van bijlage gebruikt voor de installatie en het bevestigen van gas-filled bijlage. Die componenten worden die niet binnen het gas – gevulde bijlage zijn gevestigd of binnen dit kabinet geïnstalleerd. Dit deel van het kabinet wordt door plaat de van uitstekende kwaliteit van het zinkstaal die met aluminium met een laag gemaakt wordt bedekt gemaakt, dat bended door het digitaal-gecontroleerde materiaal van de bladmetaalverwerking en verbonden door bouten en noten met hoge weerstand is. De deur van het kabinet wordt gemaakt door uitstekende kwaliteit bended en geëindigd door plastic nevel of kwieke deklaag.

1. RMU wordt samengesteld uit gashouder, mechanismecompartiment, kabelcompartiment, instrumentencompartiment, uitbreidingsbusbar, etc. Bij de rug van de gashouder, is er een explosiebestendig apparaat (niet dat in het beeld wordt getoond). Wanneer de interne boogdruk te groot is, zal het hoge drukgas binnen de tank van de rug van het kabinet door het explosiebestendige apparaat worden vrijgegeven, dat vermijdt doend kwaad aan de exploitanten.

2. De structuur van de ladingsschakelaar is het type van booghelling, met sterke capaciteit van boog het doven.

3. De zekering en ladingsschakelaarruimte vormt de beschermingskring van de transformator. De HV-stroom die zekering beperken is geïnstalleerd in de epoxyhars gietende isolerende bijlage. Wanneer de zekering zich uitbrandt, op duikt de vurenspeld en de ladingsschakelaar opent.

4. Het mechanismecompartiment is op de voorzijde van RMU. In elke functiekring, zijn de lading en de stroomonderbreker uitgerust allen met het hand (of de motor) het laden mechanisme van de de lentecontrole, en three-position disconnector en aardeschakelaar is uitgerust met het hand het laden mechanisme van de de lentecontrole. Er is de indicator van de schakelaarstaat. Three-position disconnector en aardemechanisme van de schakelaarverrichting wordt gepast met hangslot dat kan worden gebruikt om misoperation van onbevoegd personeel te verhinderen wanneer het materiaal niet in verrichting is. Er is „het apparaat vijf van de beschermings“ koppeling in de verrichting van lading de schakelaar-aarde-schakelaar-deur van kabelruimte, krings breker-drie-positie de disconnector-deur van kabelruimte.
