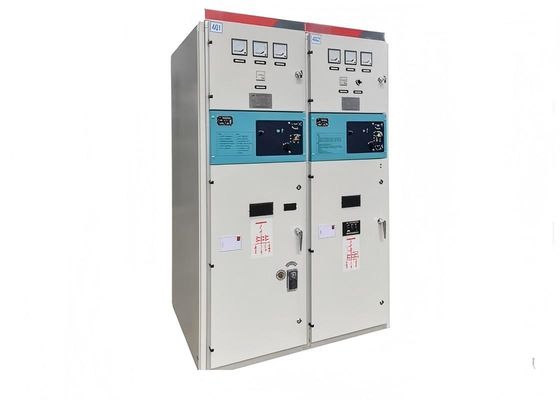

12KV doostype & Vast type Binnenac Metaal - Bekleed RMU-Mechanisme
Algemeen
XGT9-12 het reeksmechanisme is een soort vast binnenschakelaarmateriaal met AC in drie stadia, luchtisolatie. Het kan met binnenhv AC vacuüm de ladingsschakelaar van FT8-12, de ladings schakelaar-zekering van FT8-12R binnenhv AC vacuümcombinatieapparaten, de binnenhv AC vacuümstroomonderbreker worden uitgerust van VT28-12, die aan controle wordt gebruikt, de elektrische energie in het enige busbar van 10kV systeem van AC in drie stadia, 50Hz goedkeuren en verdelen; zelf kan kringen beheersen, beschermen controleren en meedelen, is etc. geschikt voor luchthaven, metro, de reusachtige bouw, secundair hulpkantoor, de industrie en mijnbouwonderneming.
De dienstvoorwaarde
Hoogte: Niet meer dan 1000m;
Omgevingstemperatuur: +40℃~-25℃
Relatieve vochtigheid: Dagelijks gemiddelde niet meer dan 95%, maandelijkse gemiddelde niet meer dan 90%;
Geen duidelijke verontreiniging rond, zoals corrosief gas of brandbaar gas;
Geen terugkomende, strenge trilling.
Nota: als het afwijken van de normale de dienstvoorwaarde, kunnen de gebruikers met de fabrikant onderhandelen.
Technische parameter
Elektrische parameter voor ladingsschakelaar, ladings schakelaar-zekering combinatieapparaten, stroomonderbreker
| Nr. | Naam | Eenheid | Parameter | ||
| Ladingsschakelaar | Combinatiebreker | Stroomonderbreker | |||
| 1 | Nominale spanning | kV | 12 | 12 | 12 |
| 2 | 1min de machtsfrequentie weerstaat voltage (virtuele waarde) (interphase, aan aarde/breuk) | kV | 42/48 | 42/48 | 42/48 |
| 3 | De bliksemimpuls weerstaat voltage (virtuele waarde) (interphase, aan aarde/breuk) | kV | 75/85 | 75/85 | 75/85 |
| 4 | Geschatte stroom | A | 630 | 125 | 630,1250 |
| 5 | Geschatte frequentie | Herz | 50 | ||
| 6 | Geschatte kortsluiting brekende stroom | kV | 31.5 | 20,25,31.5 | |
| 7 | Geschatte van korte duur weerstaat stroom/duur van kort:sluiten | kV/s | 20/4 | 20/4,25/4,31.5/4 | |
| 8 | De geschatte piek weerstaat stroom | kV | 50 | 50,63,80 | |
| 9 | Geschatte kortsluiting die huidig maken (piek) | kV | 50 | 50,63,80 | |
| 10 | Geschatte verrichtingsopeenvolging | O-0.3s-Co | |||
| 11 | Geschatte verbindende (overbrengende) stroom | A | 3150 | ||
| 12 | Enige condensatorbank/rijtjescondensatorbankdisconto brekende stroom | A | 630/400 | ||
| 13 | Geschatte zonder commissie transformator brekende stroom | 1250kVA transformator zonder commissie stroom | |||
| 14 | Het mechanische leven | Tijd | 10000 | ||
Mechanische kenmerkenparameter voor ladingsschakelaar en stroomonderbreker
| Nr. | Naam | Eenheid | Parameter | ||
| Ladingsschakelaar | Stroomonderbreker | ||||
| 1 | Nominale spanning | kV | 12 | 12 | |
| 2 | Geschatte kort:sluiten brekende stroom | Ka | 25 | 31.5 | |
| 3 | Contactdruk | N | 1000±100 | 2400±200 | 3100±200 |
| 4 | Ontruiming tussen open contact | mm | 9±1 | 9±1 | |
| 5 | Over reis | mm | 4±1 | ||
| 6 | Gemiddelde het sluiten snelheid | m/s | 0.6±0.2 | 0.6±0.2 | |
| 7 | Gemiddelde openingssnelheid | m/s | 1.1±0.2 | 1.1±0.2 | |
| 8 | Sprongtijd van contact het sluiten | Mej. | ≤2 | ||
| 9 | Het openen en het sluiten niet-synchronisme van 3 poolcontact | Mej. | ≤2 | ||
