Nominale spanning: | 40.5kV | Nominale stroom: | 630A |
---|---|---|---|
De zekering schatte Stroom: | 100A | Het aanaarden schakelaar die currrent maken: | 31.5kA |
Hoog licht: | de schakelaar van de hoogspanningslading,De vacuümschakelaar van de Ladingsonderbreking |

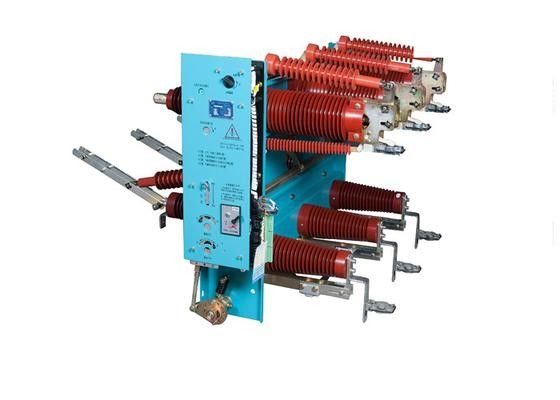

Binnen de Brekerschakelaar van de Hoogspannings Vacuümlading, Ladingsschakelaar - Zekeringscombinaties
Algemeen
FT16-40.5, FT16-40.5R wordt toegepast in machtsnet met AC 50HZ, kan de nominale spanning van 35Kv.It in het breken van de ladingsstroom worden toegepast, stroom overbelasten en stroom kortsluiten. Het product is het belangrijkste element van het binnenac metaal-beklede mechanisme van HXGT16-40.5 en wordt de openluchthv de kabeltak box.HXGT16 van DFT16-40.5 vooral ontworpen voor het compacte hulpkantoor van 35KV, secundair kleinschalig distributiehulpkantoor. Het is in het bijzonder de beste keus van het systeem van de windturbogenerator en grimateriaal van de machtstransmissie voor controle en de bescherming van de transformator terminal.DTW is een doorgangspost voor de kabel van de machtstransmissie, die voor de openluchtcontrole, het contact, de kraan, de tak of de omzetting van de kabellijn wordt gebruikt.
Parameters
S/N | Punt | Eenheid | Gegevens | |||||
1 | Nominale spanning | kV | 40.5 | |||||
2 | Geschatte frequentie | Herz | 50 | |||||
3 | Geschatte stroom | A | 630 | |||||
4 | De zekering schatte stroom | A | 100 | |||||
5 | Geschatte van korte duur weerstaat Stroom | Ka | 20 | |||||
6 |
Geschatte kort:sluiten die Huidig maken |
s | 4 | |||||
7 | Ka | 50 | ||||||
8 | De geschatte piek weerstaat stroom | Ka | 50 | |||||
9 | Geschatte ladings brekende Stroom | A | 630 | |||||
10 | Geschatte Overdracht (overname) brekende stroom (met 100A-zekeringen) | A | 2000 | |||||
11 | Het aanaarden schakelaar die huidig maken | Ka | 31.5 | |||||
12 | FT16-40.5 hoofdkringsweerstand | uΩ | ≤200 | |||||
13 | FT16-40.5R hoofdkringsweerstand (zonder de weerstand van de zekeringsverbinding) | uΩ | ≤400 | |||||
14 | Openingstijd | Mej. | 60-70 | |||||
15 | De zekering schatte brekende stroom | Ka | 31.5 | |||||
16 | Geschat isolatieniveau | 1min macht de frequentie weerstaat voltage |
fase aan fase fase-aan-grond | KV | 95 | |||
Breuk/het isoleren van Breuk | 95/118 | |||||||
bliksemimpuls weersta voltage (piekwaarde) |
Fase aan fase fase-aan-grond | 185 | ||||||
Breuk/het isoleren van Breuk | 185/215 | |||||||
17 | Het mechanische leven | Ladingsschakelaar | Tijd | 10000 | ||||
Disconnector | 2000 | |||||||
Het aanaarden schakelaar | 2000 | |||||||
18 | Afmetingen | HXGT16 | Breedte | mm | 1200,2000 | |||
Diepte | 1600 | |||||||
Hoogte | 1900,2000 | |||||||
DTW | Breedte | 1800 | ||||||
Diepte | 2300 | |||||||
Hoogte | 2100 | |||||||
