| Functie: | overstroombeveiliging | Nominale stroom: | 2000 |
|---|---|---|---|
| Nominale spanning: | 40.5kV | Mechanische duurzaamheid: | Keer 5000 |
| Hoog licht: | hoogspannings vacuümstroomonderbreker,hv stroomonderbreker |
||

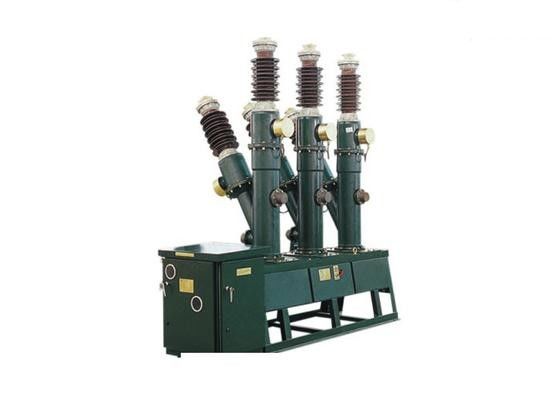

40.5KV openluchtframetypesf6 Stroomonderbreker/de Stroomonderbreker van de Hoge snelheidslucht
Overzicht
LW8-40.5 type is de Openluchtac HV SF6 Stroomonderbreker een soort het openlucht elektromateriaal van HV, in drie stadia, AC 50Hz. het wordt gebruikt niet alleen voor controle en bescherming voor 35kV-machtstransmissie en distributiesysteem, maar ook voor het verbinden van stroomonderbreker en het openen van en het sluiten condensatorbank, evenals voor meting en bescherming wanneer het met huidige transformator wordt uitgerust.
Deze stroomonderbreker is uitgerust met CT14-type de lente werkend mechanisme. En het is in overeenstemming geweest met de vereisten van de norm van GB1984-89 en IEC56.
Toepassingsmilieu
a. Hoogte om niet meer dan 1000m te zijn.
b. Omgevingstemperatuur: -30ºC - + 40ºC, de gemiddelde waarde van 24H om niet meer dan 35ºC te zijn;
c. Relatieve vochtigheid: de dagelijkse gemiddelde waarde om niet meer dan 95%, maandelijkse gemiddelde waarde te zijn om niet meer dan 90% te zijn,
d. Snelheid van wind: niet meer dan 35km/s
e. De verontreinigingsvoorwaarde om III rang, zal creepage van de porseleinring te zijn afstand 1050 mm zijn (nominale creepage verhouding om niet minder dan 25mm/kV te zijn);
f. De omringende lucht zou van het brandbare materiële, explosieve gevaar, de chemische corrosieve en intensieve schok vrij moeten zijn.
Lijst 1
| Nr. | Punt | Eenheid | Parameter | |
| 1 | Nominale spanning | kV | 40.5 | |
| 2 | Geschat isolatieniveau | 1min de machtsfrequentie weerstaat voltage | kV | 185/215 (breuk) |
| De bliksemimpuls weerstaat voltage | 95/118 (breuk) | |||
| 3 | Geschatte stroom | A | 2000 | |
| 4 | Mechanische duurzaamheid | tijd | 5000 | |
| 5 | Geschatte druk van SF6-gas (20ºC-meterdruk) | Mpa | 0,45 | |
| 6 | Sluitendruk (20ºC-meterdruk) | Mpa | 0,40 | |
| 7 | Laagste omgevingstemperatuur | ºC | -30 | |
| 8 | Geschatte kort:sluiten brekende stroom | Ka | 31.5 | |
| 9 | Geschatte kort:sluiten die huidig (piek) maken | Ka | 80 | |
| 10 | De geschatte korte tijd weerstaat stroom (thermische stroom) | Ka | 31.5 | |
| 11 | De geschatte piek weerstaat stroom (dynamische stroom) | Ka | 80 | |
| 12 | Geschatte uit-van-fase brekende stroom | Ka | 7.9 | |
| 13 | Brekende tijden van de geschatte kort:sluiten brekende stroom: | tijd | 16 | |
| 14 | Dichte tijd | s | ≤0.1 | |
| 15 | Open tijd | s | ≤0.06 | |
| 16 | Geschatte verrichtingsopeenvolging | O-0.3s-Co | ||
| 17 | Geschatte brekende/openingsstroom van enige condensatorgroep | A | 400 | |
| 18 | Uiterste datum van kortsluitingstroom | s | 4 | |
| 19 | SF6 lekkagetarief (jaarlijks) | ≤1 | ||
| 20 | Vochtgehalte van SF6-gas (20ºC) | P.p.m. (v/v) | ≤150 | |
| 21 | Geschat werkend voltage van het mechanisme van de de lenteverrichting | |||
| Voltage van het sluiten van en het openen van rol | V | AC 220, 380 Gelijkstroom: 48, 110, 220 |
||
| Voltage van de motor van de energieopslag | V | AC 220 Gelijkstroom 220 |
||
| 22 | Gewicht van SF6-gas | kg | 8 | |
| 23 | Gewicht van stroomonderbreker (met inbegrip van verrichtingsmechanisme) | kg | 1400 | |
Lijst 2
| Nr. | Punt | Eenheid | Technische Vereisten | Beproevingsomstandigheden en methodes |
| 1 | Reis van beweegbaar contact | mm | 95±2 | De meting van beweegbare contactreis verwijst naar darawing12 |
| 2 | Ontruiming tussen contacten | mm | 605±1.5 | De meting van Ontruiming tussen beweegbaar en vast contact verwijst naar tekening 12a |
| 3 | In drie stadia schakel asynchrony in | Mej. | ≤3 | De meting van het verschil van de poolafstand tussen beweegbaar en vast contact verwijst naar darawing14 |
| 4 | In drie stadia schakel asynchrony uit | Mej. | ≤2 | De meting van het verschil van de poolafstand tussen beweegbaar en vast contact verwijst naar tekening 15 |
| 5 | Weerstand van hoofdlijn | μΩ | ≤120 | Meting aan gelijkstroom-de methode van de voltagedaling, gezet in 100A |
| 6 | Snelheid bij moment van contacten wat betreft | m/s | 3.2±0.2 | De nominale spanning en de meetmethode verwijzen naar tekening 14 |
| 7 | Snelheid bij moment van contacten het losmaken | m/s | 3.4±0.2 | De nominale spanning en de meetmethode verwijzen naar tekening 15 |
| 8 | Keukenslag van het maken | mm | 10+0.5 -0,1 | Verwijs naar tekening 6 onder de het sluiten status |
| 9 | het plaatsen hiaat van Keukenslag van het maken | mm | 1-2 | Verwijs naar tekening 6 onder de het sluiten status |
| 10 | Het gedeeltelijke laden 40.5kV 25.7kV |
PC | 20 | Bij geschatte gasdruk, gebruik gedeeltelijk instrument om 40.5kV tussen twee uitgaande draden voor 1min, dan daling aan 25.7kV gelijkmatig te zetten |
| PC | 10 |
