| Nominale spanning: | 12KV/24KV/40.5KV | Nominale stroom: | 630,1250,1600,2000,2500,3150 |
|---|---|---|---|
| Polen-Aantal: | 3 | Hoogte: | ≤2000m |
| Hoog licht: | elektrobeschermingsapparaten,intelligente machtsdistributie |
||

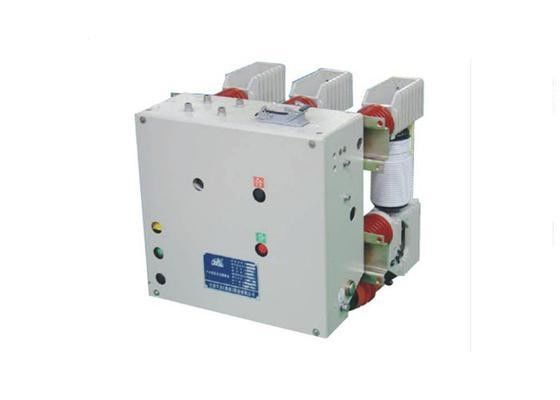

VCB Vaste Type Binnen Vacuümstroomonderbreker met Hoge Voltage12KV/40.5KV
1. Algemene Eigenschappen
ZN12 vacuümdiestroomonderbreker van de -40,5 reeksen de binnenhoogspanning op machtssysteem dat wordt toegepast van 35KV AC in drie stadia 50HZ. Het gebruikt de longitudinale magnetisch veldcontacten voor de ceramische structuur, de geproduceerde proliferatie van het breken van boog wanneer de huidige distributie in het contact op hetzelfde lokale het smelten fenomeen niet voorkomt, maar ook heeft een laag voltage van de boogenergie (20-200V) en lage hakkende stroom (4-5A), en werkt met hoge betrouwbaarheidsorganisaties.
2. Milieuvoorwaarde
3. Technische Gegevens
| Nr. | Punt | Eenheid | Gegevens |
| 1 | Nominale spanning | KV | 40.5 |
| 2 | Geschatte stroom | A | 1250,1600,2000,2500,3150 |
| 3 | Geschatte frequentie | Herz | 50 |
| 4 | Geschatte korte tijd met tribunestroom | Ka | 25,31.5 |
| 5 | Geschatte kort:sluiten die huidige tijden breken | 20 | |
| 6 | Het mechanische leven | tijden | 30000 |
| 7 | Geschatte bliksemimpuls met tribunevoltage | KV | 185 |
| 8 | Geschatte werkende opeenvolging | O-0.3s-Co | |
| 9 | Gewoed voltage van het sluiten van en het openen van elektromagneet | V | AC/DC220,110 |
| 10 | Nominale spanning van geen-voltageversie | V | AC/DC220,110 |
| 11 | De geschatte frequentie van de kort-duurmacht weerstaat voltage (1min) | KV | 95 |
| 12 | Openingstijd | Mej. | 30≤t≤75 |
| 13 | Sluitingstijd | Mej. | 30≤t≤65 |
| 14 | De tijd van de energieopslag | s | ≤15 |
4. Toepassing
ZN12-40.5 vacuümstroomonderbreker van de reeks is de binnenhoogspanning de belangrijkste schakelaar die op kyn-40.5/gbc-40,5 reeksenmechanisme van toepassing zijn. Als beweegbare eenheid, is de stroomonderbreker geïnstalleerd op de handkar van schakelaarkabinet. Deze soort kan ook voor vaste opzettende eenheid in mechanisme worden gebruikt xgn-40,5.
Deze breker werd ontworpen als een eenheid die verzamelt actuator andcircuit breker hoofdlichaam. Het speciale opslagtype van de de lenteenergie werkende mechanisme kan in AC/gelijkstroom-verrichting, handverrichting worden gebruikt.
