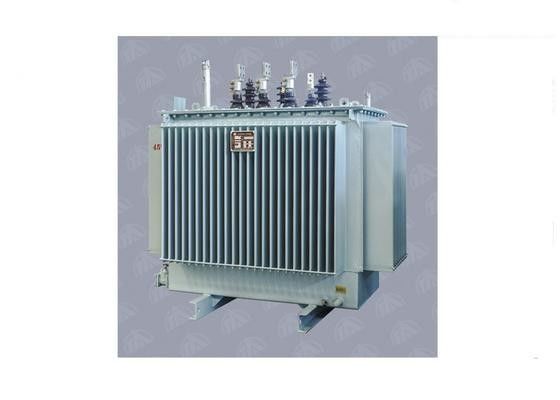

Van - van de de Wisselaarsmacht van de Ladingskraan de Distributietransformator Olie Ondergedompelde 10kv

10kV weg Ondergedompelde olie - van de de Wisselaarsmacht van de Ladingskraan de Distributietransformator

Algemeen:

11KV de klassentransformatoren worden wijd gebruikt in machtstransmissie en distributieposten, de industrieinstallaties, de Eenheid (GSU) van de Generatieopstelling. Zij hebben het kenmerk van vrij hoog rendement, met beperkte verliezen en onderhoud.

Structurele Eigenschappen:

► Ijzerkern
De ijzerkern wordt gemaakt van koudgewalste korrel georiënteerde siliciumstaalplaat. De lamineringen worden gesneden aan lengte op GEORG besnoeiing-aan lengtelijn met gesneden stap-overlapping en automatische het stapelen functies. De multi-step lamineringsstructuur kan het verlies en het lawaai verminderen. De staalplaat in de kernlidmaten en de jukken worden vastgeklemd samen door glass-epoxy banden.
► Het winden
Hoog - geëmailleerd of de document behandeld kwaliteit wordt koper gebruikt als leider, werd het winden gemaakt als trommeltype, spiraalvormig type, beter spiraalvormig type, ononderbroken type en doorschoten type om de isolatiesterkte te verzekeren. Het standaard vastbinden zijn ±2*2.5%of HV-het winden.

► Tank
De tank, de dekking en de conservator zijn
gemaakt door golfstaalplaat. Voor de kleine transformatoren, gebruiken wij een diepe tank en een dekking, maar voor grotere transformatoren, vervaardigen wij kloktype. De golfbouw is een efficiënte manier voor olie het koelen.
► Isolatieolie
De tanks worden gevuld met hoogte - is de minerale olie van de kwaliteitsrang vanaf IEC296 en het vrije PCB en PCT. De olie wordt gebruikt helpen koel de transformator. Het wordt ook gebruikt verstrekt een deel van de elektroisolatie tussen interne levende delen.
►Tap wisselaar
De kraanwisselaars worden gebruikt om het outputvoltage van de transformatoren op vereiste niveaus te regelen. Wij bereiken dit door de verhoudingen van de transformator op het systeem te veranderen door het aantal draaien te veranderen in HV-het winden. De kraanwisselaars kunnen op lading (OLTC) of van lading (OCTC) zijn.
► Assemblage
De kern en de winding van het actieve deel van de transformator samen wordt geassembleerd die. Het actieve die lichaam met multi-winding en identieke goedgekeurde druk droge methode wordt geassembleerd, verbeterde effectief de elektrosterkte en de capaciteit om het weerstaan kort te sluiten

Technische Gegevens van Typische Producten;
