| Macht capaciteit: | 30-3150kVA | Nominale spanning: | 10-35kV |
|---|---|---|---|
| Toepassing: | Elektronische macht, Gelijkrichter | levensduur: | 2 jaar |
| Kraanwisselaar: | Zonder commissie kraanwisselaar en de wisselaar van de op-ladingskraan. | Methode koeling: | ONAF ONAN |
| Hoog licht: | de transformator van de machtstransmissie,Olietype Transformator |
||

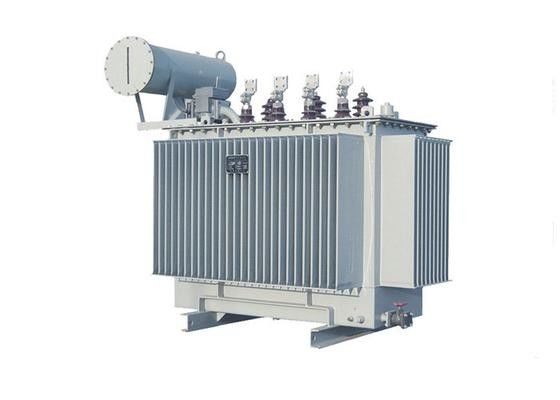

10 - 35 kv Olie Ondergedompelde Distributietransformator 20 KV Koper Winden het In drie stadia
Algemeen:
6.3kv, transformator in drie stadia van de de distributiemacht van 6kv, van 10kv, van 11kv, van 15kv, van 13.8kv 20kv, van 22kv, van 33kv of van 35kv de Olie ondergedompelde. De prestaties van onze reeks sz-m, SZ de reeksen 10kV en 35kv-de lading-verhouding voltagetransformator zijn met de norm van CEI " Machtstransformator " en IEC60076 „Technische Parameters en Vereisten in overeenstemming van In olie ondergedompelde Machtstransformator In drie stadia“. Het product wordt wijd gebruikt in machtstransmissie en distributie van industriële en landbouwmachtsnetwerken.
Eigenschappen:
Onze transformator is uitgeruste karakters zoals bescherming met beperkte verliezen, met geringe geluidssterkte, sterke voor donder en verlichting, goed anti-kortere wegcapaciteit en fijne verschijning enz. Het combineert geavanceerd materiaal en het productieproces, heeft Al onze transformator de test door Nationale Mechanische & Industriële Dienst en National Power Company overgegaan. De transformator wordt hoofdzakelijk gebruikt in machtsnetwerk, en de projecten van machtsdistributie. 35kv olietype transformator
Kern die met geavanceerd drie stappen wordt uitgerust: verticale en horizontale en horizontale besnoeiing, overlapping en meertrappig. Het verspreidt de luchtdistributie, verbetert de magnetische weg. Verminder het nr-ladingsverlies, geen ladingsstroom en lawaai. 35kv olietype transformator
De kern keurt reeks goed meet gesleept paneel, drukte de rol, bijzondere lijm voor siliciumstaal om de weerstand van mechanisme te verhogen. De elektrische transformator van het machtsnet
Nieuwe structuur van het hoge en lage voltage winden, redelijke regeling voor oliebuis en verbinding die die de capaciteit van mechanische sterkte en anti-kortere weg verbeteren.
De tank is kloktype of het type van kernopschorting, de muur van tank is als golfvorm.
Technische Gegevens van Typische Producten
>S9, S10-reeks 10KV weg in drie stadia - laad de distributietransformator van de kraanwisselaar
| Type | Classificatie KVA |
Op-lading verlies (w) |
Lading verlies (w) |
I (%) |
het UK (%) |
Afmeting (mm) | Gewicht (kg) |
||
| a | B | c | |||||||
| S9-m-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-m-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-m-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-m-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-m-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-m-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-m-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-m-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-m-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-m-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-m-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-m-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-m-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-m-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-m-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-m-400/10 | 400 | 680 | 4300 | 0,9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-m-500/10 | 500 | 810 | 5150 | 0,9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-m-630/10 | 630 | 1020 | 6200 | 0,8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-m-800/10 | 800 | 1190 | 7500 | 0,7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-m-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-m-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-m-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-m-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>>S11 reeks 20KV weg in drie stadia - de transformator van de de wisselaarsdistributie van de ladingskraan
TYPE |
Voltageverhouding (kV) | Verbinding | Nr lading Verlies (w) |
Lading verlies (w) |
Io (%) |
het UK (%) |
Afmetingen (mm) | Gewicht (Kg) | |||||
| a | B | c | D | e | F | ||||||||
| S11-m-30/20 | 20(10) ±5%/0.4 |
Yyn0 Dyn11 |
100 | 690/ 660 |
2.1 | 5.5 |
1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
| S11-m-50/20 | 130 | 1010/ 960 |
2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
| S11-m-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
| S11-m-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
| S11-m-100/20 | 200 | 1730/ 1650 |
1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
| S11-m-125/20 | 240 | 2080/ 1980 |
1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
| S11-m-160/20 | 290 | 2540/ 2420 |
1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
| S11-m-200/20 | 340 | 3000/ 2860 |
1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
| S11-m-250/20 | 400 | 3520/ 3350 |
1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
| S11-m-315/20 | 480 | 4210/ 4010 |
1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
| S11-m-400/20 | 570 | 4970/ 4730 |
1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
| S11-m-500/20 | 680 | 5940/ 5660 |
1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
| S11-m-630/20 | 810 | 6820 | 0,9 | 6.0 |
1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
| S11-m-800/20 | 980 | 8250 | 0,8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
| S11-m-1000/20 | 1150 | 11330 | 0,7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
| S11-m-1250/20 | 1380 | 13200 | 0,7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
| S11-m-1600/20 | 1660 | 15950 | 0,6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 | |||
>>>>S9 reeksen 35kV ontladen de in drie stadia de machtstransformator van de kraanwisselaar
| Capaciteit KVA |
Voltage en kraanwaaier | Verbinding | Zonder commissie verlies (kW) |
Ladingsverlies (KW) |
Zonder commissie stroom (%) |
Impedantie (%) |
Afmetingen (mm) LxWxH |
||
| HV (kV) | MV (kV) | LV (kV) | |||||||
| 50 | 35 | ± 5 | 0,4 | Dyn11 Yyn0 |
0,21 | 1.27/1.21 | 2.00 | 6.5 | 1100x845x1715 |
| 100 | 0,29 | 2.12/2.02 | 1.80 | 1190x915x1780 | |||||
| 125 | 0,34 | 2.50/2.38 | 1.70 | 1220x1040x1780 | |||||
| 160 | 0,36 | 2.97/2.83 | 1.60 | 1240x1070x1810 | |||||
| 200 | 0,43 | 3.50/3.33 | 1.50 | 1380x780x1875 | |||||
| 250 | 0,51 | 4.16/3.96 | 1.40 | 1540x880x1820 | |||||
| 315 | 0,61 | 5.01/4.77 | 1.40 | 1440x800x1975 | |||||
| 400 | 0,73 | 6.05/5.76 | 1.30 | 1660x825x1995 | |||||
| 500 | 0,86 | 7.28/6.93 | 1.20 | 1710x865x2030 | |||||
| 630 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
| 800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
| 1250 | 1.76 | 14.67 | 0,90 | 1890x1640x2260 | |||||
| 1600 | 2.12 | 17.55 | 0,80 | 2050x1720x2390 | |||||
| 630 | 3.15 6.3 10.5 |
Yd11 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||
| 800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
| 1250 | 1.76 | 14.67 | 0,90 | 1890x1640x2260 | |||||
| 1600 | 2.12 | 17.55 | 0,80 | 2050x1720x2390 | |||||
| 2000 | 2.72 | 19.35 | 0,70 | 2400x1900x2410 | |||||
| 2500 | 3.20 | 20.70 | 0,60 | 2500x1930x2700 | |||||
| 3150 | 35~ 38.5 |
± 5 | 3.15 6.3 10.5 |
3.80 | 24.30 | 0,56 | 7.0 | 2600x2100x2800 | |
| 4000 | 4.52 | 28.80 | 0,56 | 2830 x2350x2855 | |||||
| 5000 | 5.40 | 33.03 | 0,48 | 2930x2480x2930 | |||||
| 6300 | 6.56 | 36.90 | 0,48 | 7.5 | 3150x2330x3220 | ||||
| 8000 | ± 2 x 2,5 | 3.15 3.3 6.3 6.6 10.5 11 |
YNd11 | 9.00 | 40.50 | 0,42 | 3295x3110x3345 | ||
| 10000 | 10.88 | 47.70 | 0,42 | 3450x3210x3440 | |||||
| 12500 | 12.60 | 56.70 | 0,40 | 8.0 | 3620x3255x3500 | ||||
| 16000 | 15.20 | 69.30 | 0,40 | 3980x3420x3650 | |||||
| 20000 | 18.00 | 83.70 | 0,40 | 4030x3470x3690 | |||||
| 25000 | 21.28 | 99.00 | 0,32 | 5050x4640x3930 | |||||
| 31500 | 25.28 | 118.8 | 0,32 | 5120x4800x4030 | |||||
>>>>S9 van de de kraanwisselaar van de reeks35kv op-lading de machtstransformator in drie stadia
| Type | Het voltage stelt en Onttrekkend waaier samen (kV) | Verbinding |
Zonder commissie Verlies (kW) |
Lading verlies (kW) |
Nr ladingsstroom (I%) |
Impedantievoltage (%) | Vervoergewicht (t) | Brutogewicht (t) | Afmetingen L×W×H (mm) |
|
| HV | LV | |||||||||
| SZ9-2000/35 | 35 ±3×2.5% |
6.3 10.5 |
Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5.97 | 3010×2070×2540 |
| SZ9-2500/35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040×2270×2610 | |||
| SZ9-3150/35 | 4.04 | 26.0 | 0,90 | 7.0 | 6.08 | 7.90 | 3160×2300×2640 | |||
| SZ9-4000/35 | 35 38.5 ±3×2.5% |
6.3 10.5 |
4.84 | 30.7 | 0,90 | 7.0 | 7.10 | 9.11 | 3300×2330×2890 | |
| SZ9-5000/35 | 5.80 | 36.0 | 0,85 | 7.0 | 8.47 | 10.86 | 3350×2520×3000 | |||
| SZ9-6300/35 | 7.04 | 38.7 | 0,85 | 7.5 | 9.87 | 12.30 | 3680×2650×3050 | |||
| SZ9-8000/35 | 9.84 | 42.8 | 0,75 | 7.5 | 12.55 | 15.30 | 4190×2930×3280 | |||
| SZ9-10000/35 | 35 38.5 ±3×2.5% |
6.3 6.6 10.5 11 |
Ynd11 |
11.6 | 50.6 | 0,75 | 7.5 | 14.70 | 17.86 | 4620×3160×3400 |
| SZ9-12500/35 | 13.7 | 60.0 | 0,70 | 8.0 | 17.35 | 20.05 | 4740×3200×3540 | |||
| SZ9-16000/35 | 16.0 | 73.0 | 0,70 | 8.0 | 19.45 | 23.74 | 4810×3360×3790 | |||
| SZ9-20000/35 | 18.9 | 88.3 | 0,70 | 8.0 | 27.50 | 34.95 | 4880×3540×4150 | |||
| SZ9-25000/35 | 22.4 | 104.4 | 0,65 | 8.0 | 32.51 | 40.22 | 4920×3920×4200 | |||
| SZ9-31500/35 | 26.6 | 125.3 | 0,65 | 8.0 | 37.73 | |||||
