| liquidatie: | 100% kuiper | Capaciteit: | 6300-63000kVA |
|---|---|---|---|
| Windend Type: | Twee-windt transformator | Kraanwisselaar: | op Lading en van Lading |
| Hoog licht: | Olietype Transformator,de transformator van de machtstransmissie |
||

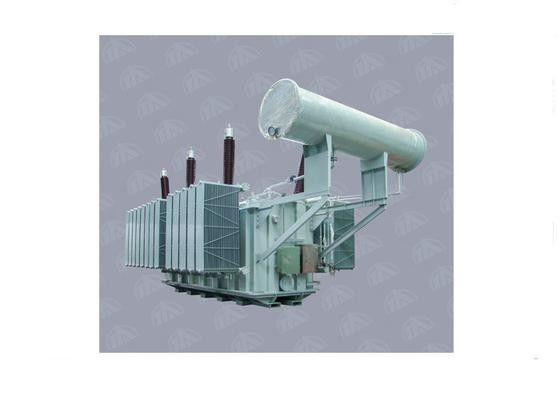

110KV - 220KV op van de de Wisselaarsmacht van de Ladingskraan de Transmissietransformator
Overzicht:
De 220kV-transformator keurde de volledige vouwende structuur die van de plaattank van 110kV-transformator goed, zijn structuur maken voor plaatsinstallatie en inspectie rationeler, gemakkelijker; combinerend onze van de veel-jaarontwerp en vervaardiging ervaringen, hebben de betrouwbaarheid en de prestaties van het product internationaal geavanceerd niveau bereikt.
Door voortdurende verbetering en wijziging, zijn onze producten met kenmerken van gedeeltelijke lossing met beperkte verliezen, met geringe geluidssterkte, lage, weerstaat het hoge kort:sluiten capaciteit, hoge impedantie, en volledig - ingesloten structuur. De reeks behandelt tw o-windt en drie - Windende veranderende de machtstransformator van de van-kringskraan, op de veranderende transformator van de ladingskraan en kraan-veranderende autotransformator.
S10 kraan-veranderende transformator van de reeks110kv de dubbele windende niet-opwinding
| Type | Voltage en kraanwaaier | Verbinding |
Zonder commissie verlies (kW) |
Ladingsverlies (kW) |
Zonder commissie stroom (%) |
Impendence (%) |
Afmeting LxWxH (mm) |
|
| HV | LV | |||||||
| S (F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6.3 6.6 10.5 11 |
YNd11 |
8 | 34 | 0,65 | 10.5 |
4090 x 2980 x 4750 |
| S (F) 10-8000/110 | 9.5 | 42 | 0,65 | 4140 x 3020 x 4780 | ||||
| S (F) 10-10000/110 | 11.2 | 48.5 | 0,64 | 4380 x 3080 x 4780 | ||||
| S (F) 10-12500/110 | 12.1 | 59 | 0,55 | 4700 x 4200 x 5000 | ||||
| S (F) 10-16000/110 | 16.0 | 73 | 0,5 | 3710 x 2880 x 4420 | ||||
| S (F) 10-20000/110 | 18.5 | 86 | 0,5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000/110 | 21.3 | 98 | 0,5 | 5280 x 3980 x 4270 | ||||
| S (F) 10-31500/110 | 24.2 | 120 | 0,47 | 5300 x 4060 x 4310 | ||||
| S (F) 10-40000/110 | 29.3 | 139 | 0,47 | 5410 x 4150 x 4330 | ||||
| S (F) 10-50000/110 | 36 | 180 | 0,5 | 5900 x 4380 x 6100 | ||||
| S (F) 10-63000/110 | 40 | 217 | 0,5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000/110 | 48 | 246 | 0,5 | 5970 x 4600 x 6500 | ||||
| S (VRIESPUNT) 10-75000/110 | 39.2 | 248 | 0,5 | 6420 x 4437 x 6356 | ||||
| S (VRIESPUNT) 10-80000/110 | 51.9 | 273 | 0,5 | 6980 x 4390 x 6435 | ||||
| S (VRIESPUNT) 10-90000/110 | 53.2 | 283 | 0,4 | 12440 x 5200 x 6700 | ||||
| S (VRIESPUNT) 10-150000/110 | 15.75 | 79.2 | 420 | 0,4 | 9410 x 3450 x 6213 | |||
| S (VRIESPUNT) 10-240000/110 | 13.8 | 141 | 601 | 0,4 | 8500 x 5750 x 6400 | |||
Type |
Voltage en kraanwaaier | Verbinding | Zonder commissie verlies (kW) |
Ladingsverlies (kW) |
Zonder commissie stroom (%) |
Impendence (%) |
Afmeting L xW xH (mm) |
|
| HV | LV | |||||||
| S (F) Z10-6300/110 | 110 115 121 132 ±8 x 1.25% |
6.3 6.6 10.5 11. |
YNd11 |
8.5 | 35 | 0,55 | 10.5 |
4940 x 3710 x 4620 |
| S (F) Z10-8000/110 | 10.5 | 43 | 0,55 | 5010 x 3770 x 4680 | ||||
| S (F) Z10-10000/110 | 12 | 50 | 0,55 | 5040 x 3810 x 4730 | ||||
| S (F) Z10-12500/110 | 14.5 | 59 | 0,55 | 5100 x 3870 x 4760 | ||||
| S (F) Z10-16000/110 | 16.4 | 70 | 0,5 | 5160 x 3900 x 4810 | ||||
| S (F) Z10-20000/110 | 18.9 | 86 | 0,5 | 5760 x 3780 x 4730 | ||||
| S (F) Z10-25000/110 | 22.6 | 101 | 0,5 | 5820 x 3840 x 4790 | ||||
| S (F) Z10-31500/110 | 26.4 | 117 | 0,45 | 6320 x 4035 x 5160 | ||||
| S (F) Z10-40000/110 | 32.6 | 142 | 0,4 | 6550 x 4670 x 5740 | ||||
| S (F) Z10-50000/110 | 34.6 | 179 | 0,4 | 6270 x 4560 x 5865 | ||||
| S (F) Z10-63000/110 | 39 | 217 | 0,4 | 6320 x 4610 x 5930 | ||||
