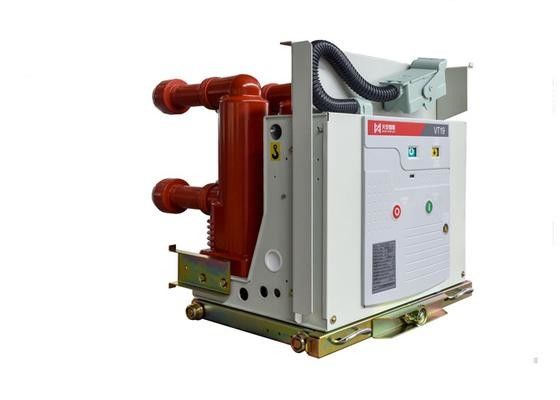

24kv de hoogspanningsstroomonderbreker, Ac Stroomonderbrekervacuüm is - Dovende Kamer

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

Grote Afbeelding :  24kv de hoogspanningsstroomonderbreker, Ac Stroomonderbrekervacuüm is - Dovende Kamer

Productdetails:
Plaats van herkomst: China
Merknaam: Tianan Electric
Certificering: GB1984、GB/T11022、DL/T403 and IEC62271
Modelnummer: VT19-24
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 EENHEID
Prijs: Pending
Verpakking Details: HOUTEN GEVALLEN
Levertijd: 35 het werkdagen
Betalingscondities: Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 2000pcs/jaar
Gedetailleerde productomschrijving
Nominale spanning: 24kV Ingebedde Polen: APG-Proces
Nominale stroom: 630 A, 1250A Type: Vast Type/stootkartype
Hoog licht:

hoogspannings vacuümstroomonderbreker

,

hv stroomonderbreker

24kv het vacuüm is - dovende AC van de Kamerhoogspanning Vacuümstroomonderbreker

VAN NINGBO TIANAN (GROEP) CO., LTD.



Overzicht

Wordt de VT19-24indoorhv vacuümstroomonderbreker gebruikt in AC elektrisch systeem in drie stadia van 50HZ, 24kV. Het wordt gebruikt als controle en beschermingsafdeling in het mijnbouwbedrijf, de machtsfabriek en het hulpkantoor. Wegens zijn speciale voordelen, is het ook geschikt voor de plaats die vaak verrichting onder geschatte huidige of veelvoudige brekende kort:sluitenstroom.

De stroomonderbreker wordt geïdentificeerd door sommige nationale normen en internationale relatieve normen, zoals GB1984, GB/T11022, DL/T403 en IEC62271, enz. Het heeft betrouwbare die lockage, als vrachtwagenafdeling of vaste installatieafdeling wordt gebruikt.



De structuur van vacuüm boog-dooft ruimte

Het vacuüm boog-dooft ruimte is de kerndelen van stroomonderbreker om huidige energie te dragen te maken en te breken. Het heeft voldoende om functie en hoge verrichtingsduur boog-te doven.

  • Isolatiebijlage (1) van boog-dooft ruimte wordt samengesteld uit hoge intensiteitsalumina keramiekmateriaal, zullen beide einden gelaste roestvrij staaldekking (6) zijn en het zal in verzegelde holte worden gevormd.
  • De binnenlaag van boog-dooft ruimte is metaal gegooide dekking (5) die vochtige het metaal veroorzaakt door boog kan of worden gecondenseerd op de metaal gegooide dekking in korte tijd worden samengesteld tijdens & terminal die maakt breekt, de isolatiemedia intensiteit van binnen ruimte zal zijn terugkrijgt boog-dooft. De tussentijd, gooide dekking kan keramiekbijlage tegen gekwetst beschermen van metaal het bespatten.
  • Ingetrokken pijp van de roestvrij staalharmonika (4) is het belangrijke stuk van boog-dooft ruimte die bewegende terminal (3) in volledig-gesloten kan bewegen boog-dooft ruimte. Het verzegelen de functie en de lange duur van harmonikapijp zijn één van de belangrijkste factoren die beslisten de mechanische duur van vacuüm ruimte boog-dooft.
  • De terminal is het hart van vacuüm boog-dooft ruimte, goedkeurt chromium-koper, kan de geavanceerde spieringstechnologie de brekende functie en de elektrische duur van vacuümstroomonderbreker verzekeren, en vermindert het niveau van het verrichtingsovervoltage.



De belangrijkste parameter van 24KV-stroomonderbreker



Nominale spanning 24kV
Geschatte frequentie 50Hz
De geschatte aanstekende impuls weerstaat voltage 125kV
Geschat 1 min machtsfrequentie weersta voltage 65kV
Geschatte verrichtingsopeenvolging O-0.3s-Co
Geschat huidig (a) 630,1250 1250,1600,2000,2500
Geschatte kortsluiting brekende stroom (r.m.s, Ka) 20/25 31.5
Geschatte kortsluiting die huidig (piekwaarde, Ka) maakt 50/63 80
De geschatte korte tijd weerstaat stroom/kortsluiting ononderbroken tijd (kA/s) 20,25/4 31.5/4
De geschatte piekwaarde weerstaat stroom (Ka) 50/63 80
Brekende tijden van geschatte kortsluiting (tijden) 30
Mechanische duur (times0 20000
Gewicht (kg) Vast type ≤250
Vrachtwagentype ≤350
Naam Eenheid Gegevens
Afstand van contactterminal mm 12±1
Over-travel 4±1
Asynchroon openen & sluiten het in drie stadia Mej. ≤2
Overhalentijd van het sluiten van contactterminal Mej. ≤2
Het sluiten & openingstijd Het openen Mej. ≤50
Het sluiten ≤70
Gemiddelde openingssnelheid (na het openen van 6mm) m/s 1.4±0.3
Gemiddelde het sluiten snelheid (na het sluiten van 6mm) 0.8±0.2
