10 Transformator van de de Distributiemacht van ~ 35KV de In olie ondergedompelde Elektro

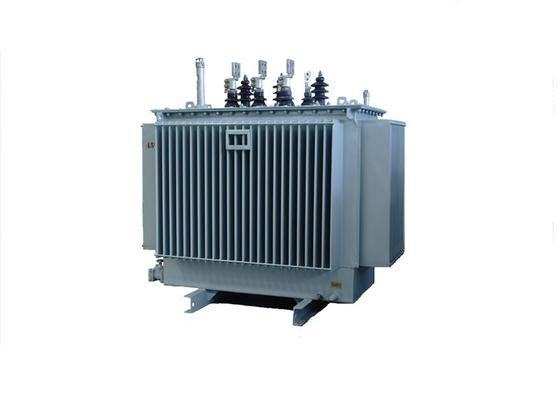

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

Grote Afbeelding :  10 Transformator van de de Distributiemacht van ~ 35KV de In olie ondergedompelde Elektro

Productdetails:
Plaats van herkomst: China
Merknaam: Tianan Electric
Certificering: CQC,CESI,IEEE
Modelnummer: S (Z) 9/S (Z) 10/S (Z) 11
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 EENHEID
Prijs: Pending
Verpakking Details: Houten doos
Levertijd: 40 het werkdagen
Betalingscondities: Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 4000 eenheden/jaar
Gedetailleerde productomschrijving
Milieu: Outdoor Isolatieolie: Hoog - de Minerale Olie van de kwaliteitsrang
Test Equipment: CEI-norm spanning: 10~35kv
Hoog licht:

Transformator in drie stadia

,

de transformator van de machtstransmissie

10kV weg Ondergedompelde olie - van de de Wisselaarsmacht van de Ladingskraan de Distributietransformator



Algemeen:

11KV de klassentransformatoren worden wijd gebruikt in machtstransmissie en distributieposten, de industrieinstallaties, de Eenheid (GSU) van de Generatieopstelling. Zij hebben het kenmerk van vrij hoog rendement, met beperkte verliezen en onderhoud.



Structurele Eigenschappen:

► Ijzerkern
De ijzerkern wordt gemaakt van koudgewalste korrel georiënteerde siliciumstaalplaat. De lamineringen worden gesneden aan lengte op GEORG besnoeiing-aan lengtelijn met gesneden stap-overlapping en automatische het stapelen functies. De multi-step lamineringsstructuur kan het verlies en het lawaai verminderen. De staalplaat in de kernlidmaten en de jukken worden vastgeklemd samen door glass-epoxy banden.
► Het winden
Hoog - geëmailleerd of de document behandeld kwaliteit wordt koper gebruikt als leider, werd het winden gemaakt als trommeltype, spiraalvormig type, beter spiraalvormig type, ononderbroken type en doorschoten type om de isolatiesterkte te verzekeren. Het standaard vastbinden zijn ±2*2.5%of HV-het winden.

► Tank
De tank, de dekking en de conservator zijn
gemaakt door golfstaalplaat. Voor de kleine transformatoren, gebruiken wij een diepe tank en een dekking, maar voor grotere transformatoren, vervaardigen wij kloktype. De golfbouw is een efficiënte manier voor olie het koelen.
► Isolatieolie
De tanks worden gevuld met hoogte - is de minerale olie van de kwaliteitsrang vanaf IEC296 en het vrije PCB en PCT. De olie wordt gebruikt helpen koel de transformator. Het wordt ook gebruikt verstrekt een deel van de elektroisolatie tussen interne levende delen.
►Tap wisselaar
De kraanwisselaars worden gebruikt om het outputvoltage van de transformatoren op vereiste niveaus te regelen. Wij bereiken dit door de verhoudingen van de transformator op het systeem te veranderen door het aantal draaien te veranderen in HV-het winden. De kraanwisselaars kunnen op lading (OLTC) of van lading (OCTC) zijn.
► Assemblage
De kern en de winding die samen van het actieve deel van de transformator wordt geassembleerd. Het actieve lichaam dat met multi-winding en identieke goedgekeurde druk droge methode wordt geassembleerd, verbeterde effectief de elektrosterkte en de capaciteit om het weerstaan kort te sluiten



Technische Gegevens van Typische Producten;



Type Classificatie
KVA
Op-lading
verlies
(w)
Lading
verlies
(w)
I
(%)
het UK
(%)
Afmeting (mm) Gewicht
(kg)
a B c
S9-m-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9-m-250/11 250 560 3050 1.2 4.0 1190 815 1370 1115
S9-m-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9-m-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9-m-1000/11 1000 1700 10300 0,7 4.5 1960 1095 1960 2860
S9-m-2500/11 2500 3300 23000 0,55 5.5 2230 2305 2445 5660
S10-m-30/10 30 110 600 1.8 4.0 870 645 1025 310
S10-m-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-m-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-m-100/10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-m-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-m-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-m-200/10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-m-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-m-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-m-400/10 400 680 4300 0,9 4.0 1500 860 1400 1490
S10-m-500/10 500 810 5150 0,9 4.0 1575 895 1430 1740
S10-m-630/10 630 1020 6200 0,8 4.5 1660 930 1545 2110
S10-m-800/10 800 1190 7500 0,7 4.5 1830 1070 1590 2625
S10-m-1000/10 1000 1450 10300 0,6 4.5 1935 1175 1685 2860
S10-m-1250/10 1250 1650 12000 0,6 4.5 1960 1170 1730 3330
S10-m-1600/10 1600 2040 14500 0,5 4.5 2325 1220 2120 3765
S10-m-2000/10 2000 2140 17820 0,5 4.5 2395 1260 2225 4530
