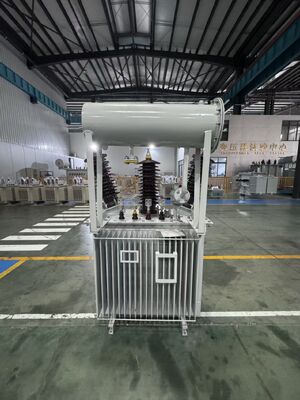

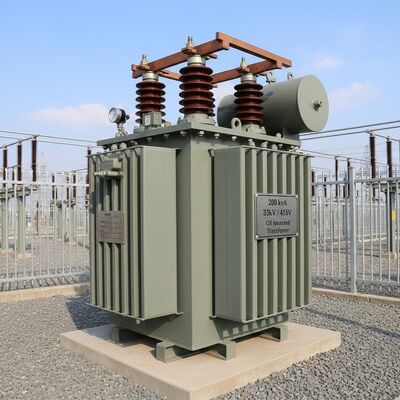

200 kVA 33 kV olie ondergedompelde krachttransformator met Dyn11 aansluiting voor distributienetwerken

Het Oil Immersed Power Transformer-modelS-200/33-0,415is een driefasig elektrisch apparaat ontworpen voor spanningsverlaging in middenspanningsdistributienetwerken. Met een nominaal vermogen van200 kVAen een spanningswaarde van33 kV / 0,415 kV(aftakbereik ±2*2,5%) is deze transformator zeer geschikt voor lichte industriële faciliteiten, commerciële complexen en elektrificatieprojecten op het platteland.

De transformator neemt overDyn11verbindingsgroep, waarbij de hoogspanningszijde sterverbonden is (Y) met het neutrale punt niet direct geaard, de laagspanningszijde delta-verbonden is (d) en de faseverschuiving 30° is (11 uur-positie). Deze configuratie zorgt voor een stabiele fase-naar-fase-spanning en onderdrukt effectief derde harmonische stromen.

Deze in olie ondergedompelde distributietransformator is gebouwd met het oog op betrouwbaarheid en efficiëntie en helpt een stabiele energiestroom te behouden, energieverliezen te verminderen en een evenwichtige verdeling van de belasting over elektriciteitsnetten en onderstations te ondersteunen.

Deze transformator neemt deONAN (Olie Natuurlijke Lucht Natuurlijk)koelmethode. De warmte die door de kern en de wikkelingen wordt gegenereerd, wordt geabsorbeerd door de isolerende olie, die op natuurlijke wijze in de tank circuleert. De warmte verdwijnt vervolgens via radiatorvinnen of koeloppervlakken in de omgevingslucht.

Dit natuurlijke koelproces elimineert de noodzaak voor extra apparatuur zoals ventilatoren of pompen, waardoor het onderhoud laag blijft en een langere levensduur wordt ondersteund. Bovendien draagt ​​het bij aan de milieuvriendelijke werking van de transformator.

Hoogwaardige isolatieolie vervult twee cruciale rollen in de transformator:

• Elektrische isolatie- Voorkomt elektrische storingen tussen delen onder spanning
• Warmteafvoer- Brengt de warmte weg van de wikkelingen en de kern om de thermische stabiliteit te behouden

De olie beschermt ook de interne componenten tegen vocht en verontreinigingen, waardoor de duurzaamheid en betrouwbaarheid van de transformator in verschillende bedrijfsomgevingen wordt vergroot, waaronder tropische en stoffige omstandigheden die veel voorkomen in Afrika en Zuidoost-Azië.

Deze transformator is vervaardigd in overeenstemming met deIEC60076internationale norm, die eisen stelt aan het ontwerp, het testen en de prestaties van stroomtransformatoren. Compliance zorgt ervoor dat het product voldoet aan strenge benchmarks voor:

• Isolatie en temperatuurstijging
• Kortsluitvastheid
• Mechanische integriteit en efficiëntie

Voor eindgebruikers betekent dit vertrouwen in veiligheid, betrouwbaarheid en operationele prestaties.

De transformator heeft een compacte en stevige constructie, waardoor flexibele plaatsing in onderstations buiten of elektrische ruimtes binnenshuis mogelijk is. De belangrijkste onderhoudsvriendelijke kenmerken zijn onder meer:

• Toegankelijke olievul- en aftappoorten
• Apparaten voor temperatuurbewaking
• Drukontlastingssystemen

Deze ontwerpelementen vergemakkelijken routine-inspectie en onderhoud, waardoor de uitvaltijd en onderhoudskosten gedurende de operationele levensduur van de transformator worden verminderd.

Deze olie-ondergedompelde distributietransformator is geschikt voor een breed scala aan scenario's:

• Middenspanningsdistributienetwerken- Biedt een stabiele stroomvoorziening voor lichte industriële parken, commerciële centra en elektrificatieprojecten op het platteland
• Hernieuwbare energieprojecten- Gebruikt in kleinschalige windparken of zonne-energiecentrales voor spanningsverhoging of -verlaging
• Ontwikkeling van de infrastructuur- Ondersteunt netuitbreidingsprojecten in ontwikkelingsregio's, met name waar 415V-laagspanningssystemen standaard zijn (bijvoorbeeld Kenia, Nigeria, de Filippijnen en andere markten in Afrika en Zuidoost-Azië)

Het robuuste ontwerp en de houten palletverpakking maken de transformator bovendien eenvoudig te transporteren en te installeren op afgelegen of uitdagende locaties.

Het transformatormodelS-200/33-0,415wordt vervaardigd in China en gecertificeerd volgens GB-normen. Maatwerk is mogelijk om aan specifieke projectvereisten te voldoen, waaronder:

• Aanpassing van de nominale capaciteit
• Spanningscombinatie verandert
• Wijzigingen in het tikbereik
• Verbindingsgroep (Dyn11 / Yyn0 / Yd11 indien nodig)

Elke transformator wordt zorgvuldig verpakt op een houten pallet om een ​​veilige levering te garanderen.

Er wordt uitgebreide technische ondersteuning en after-salesservice geboden om optimale prestaties gedurende de gehele levenscyclus van het product te garanderen. Diensten omvatten:

• Hulp bij installatie en inbedrijfstelling
• Probleemoplossing en diagnostische ondersteuning
• Inspectie ter plaatse en olietesten
• Thermische beeldvorming en isolatieweerstandsmeting
• Reparatie, renovatie en levering van reserveonderdelen
• Op maat gemaakte trainingsprogramma's voor klantpersoneel
