33Kv/36Kv/40.5Kv gasgeïsoleerde SF6 hoogspanningsschakelaar met 630A nominale stroom

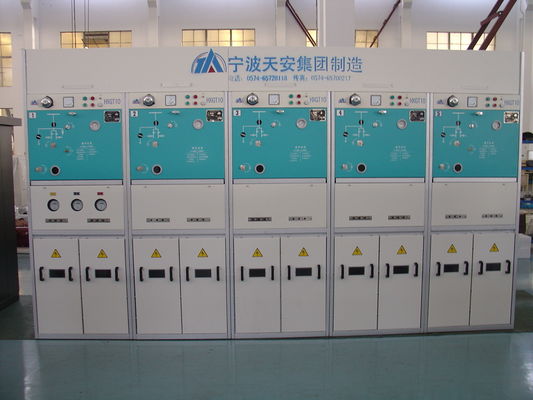

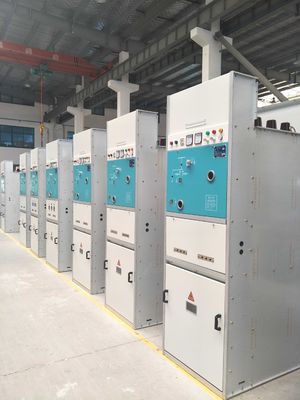

Grote Afbeelding : 33Kv/36Kv/40.5Kv gasgeïsoleerde SF6 hoogspanningsschakelaar met 630A nominale stroom

Productdetails:

Plaats van herkomst:	China
Merknaam:	Tianan Electric
Certificering:	ISO9001:2000
Modelnummer:	HXGT10-40.5

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 EENHEID
Prijs:	US $50,000
Verpakking Details:	Houten kist
Levertijd:	45 het werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen:	5000 PCS/Year

Contact

Gedetailleerde productomschrijving

Nominale stroom:	630 A	Nominale korte tijd continue tijd:	4 s
Typische producten:	RMU	Frequentie:	50/60 Hz
Nominale spanning:	36(38),40,5	Hoogte:	Tot 3000 m boven zeeniveau
Markeren:	gas geïsoleerd mechanisme , hoogspannings elektromechanisme

NINGBO TIANAN (GROUP) CO., LTD.

Productoverzicht

De SF6 Hoogspanningsschakelaar is ontworpen voor energiecentrales, onderstations, gecombineerde onderstations en elektrische energiesystemen. Dit driefasige binnenhuis AC enkelvoudige busbar en sectie enkelvoudige busbar systeem werkt op 50Hz met een nominale spanning van 35kV, en biedt betrouwbare controle, acceptatie en distributie van elektrische energie.

Belangrijkste Ontwerpkenmerken

Betrouwbare Werking: Elk compartiment wordt individueel gemonitord en uitgerust met een eigen overdrukbeveiliging
Verbeterde Veiligheid: Hermetisch afgesloten primaire componenten in met gas gevulde compartimenten bieden bescherming tegen atmosfeer, vuil en stof
Ruimtebesparend: Compacte voetafdruk met alle bedieningen toegankelijk vanaf de voorkant van de schakelaar
Kosteneffectief: Gereduceerde ruimtevereisten, lange levensduur en onderhoudsvrije gashouders

Technische Specificaties

Item	Eenheid	Parameter
Nominale spanning	KV	33/36/40.5
Nominale stroom hoofdrail	A	400/630
Nominale stroom	A	630A
Nominale frequentie	HZ	50
Nominale kortstondige stroom	KA	20,25
Nominale kortsluitduur	S	2
Nominale piek stroom	KA	50,63
Nominale kortsluitstroom	KA	50,63
Nominale stroomonderbreking bij actieve belasting	A	630
Nominale stroomonderbreking in gesloten kring	A	630
Nominale stroomonderbreking bij kabelbeveiliging	A	10
Nominale kortstondige weerstandsstroom aardingsschakelaar	KA	20
Nominale kortsluitduur aardingsschakelaar	S	4
Nominale piek stroom aardingsschakelaar	KA	50
Nominale isolatieniveau - 1 minuut netfrequentie weerstandsspanning	KV	(fase-fase/ fase-aarde) 42; (scheidingsafstand) 48
Bliksemimpuls weerstandsspanning (piekwaarde)	KV	(fase-fase/ fase-aarde) 75; (fase-fase/ fase-aarde) 85
Weerstand hoofdcircuit		≤400
Mechanische levensduur - Lastschakelaar	keer	5000
Mechanische levensduur - Aardingsschakelaar	keer	2000
Hulpcircuit 1 minuut netfrequentie weerstandsspanning	KV	2
Nominale gasdruk SF6 (manometerdruk bij 20ºC)	Mpa	0.04
Jaarlijkse lekkagepercentage SF6-gas		<=0.2%
Beschermingsgraad gasgeïsoleerde behuizing		IP67
