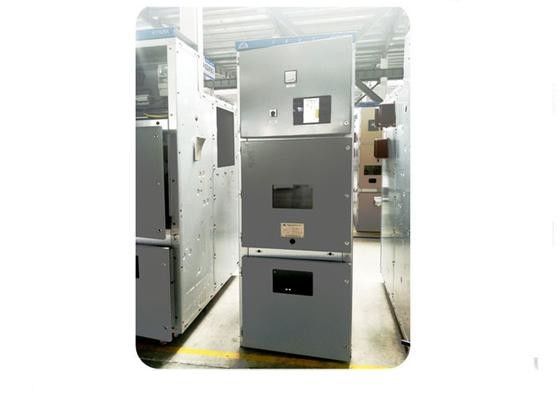

12kv medio zet Middenvoltagemechanisme voor Electric Power-Distributie op

- Nee, dat is niet waar.

Posten

Eenheid

Parameter

1

Nominale spanning

KV

12

2

Nominale stroom van de hoofdbusbalk

Een

630

3

Nominale stroom

Een

630

4

Nominale frequentie

HZ

50

5

Nominale korte-tijdstand-stroom

K.A.

20

6

Nominale korte tijd continue tijd

S

4

7

Nominale piek weerstaan stroom

K.A.

50/125

8

Nominale kortsluitingsstroom

K.A.

50

9

Nominale breekstroom bij actieve belasting

Een

630

10

Nominale sluitsluitingsstroom

Een

630

11

Nominale breekstroom van de kabellading

Een

10

12

De aardingsschakelaar is ingedeeld
kortdurende weerstandsstroom

K.A.

20

13

Aardingsschakelaar gemeten
kortsluitingsduur

S

4

14

Aardingsschakelaar gemeten
maximaal weerstaan stroom

K.A.

50

15

Standaard isolatieniveau

1 min vermogen
Frequentie bestand
Spanning

KV

(fase-op-fase/fase-op-grond) 42;
(isolatieafstand) 48

bliksemimpuls
weerstaan spanning
(piekwaarde)

KV

(fase-op-fase/fase-op-grond) 75;
(fase-op-fase/fase-op-grond) 85

16

grote lusweerstand

≤ 400

17

mechanische levensduur

Bevestigingsschakelaar

tijd

5000

Aardschakelaar

tijd

2000

18

bijkomende lus 1min Stroom
Frequentie weerstaan spanning

KV

2

19

SF6 Nominale gasdruk
(20oC meetdruk)

MPa

0.04

20

SF6 Jaarlijkse gaslekkage

1%

21

Beschermingsgraad

IP4X
