| Structuur: | terugtrekbaar ingesloten type | Nominale spanning: | 12KV |
|---|---|---|---|
| Geschatte stroom van hoofd busuar: | 200A | Brekende Stroom: | 31.5kA |
| Hoog licht: | het geïsoleerde mechanisme van GIS gas,middenvoltagemechanisme |
||

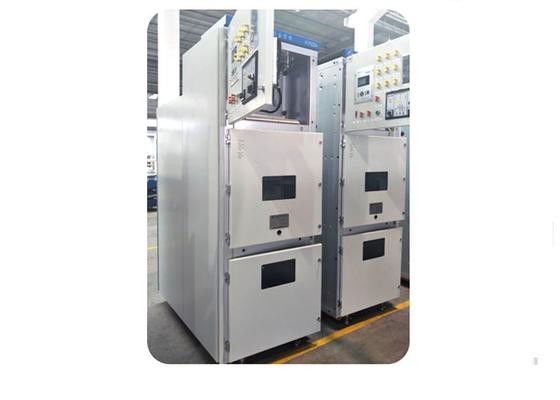

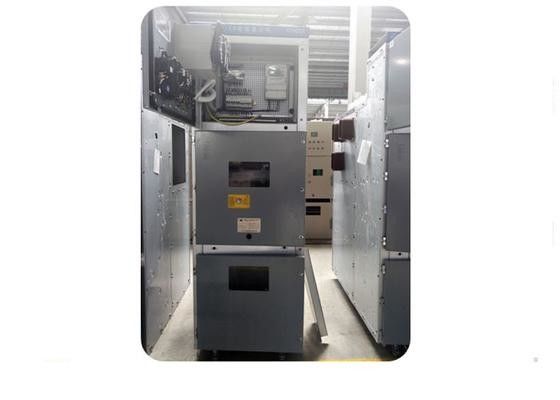

AC metaal-Bekleed Mechanisme, Schakelaarkabinet, Distrubution-doos
Overzicht
KYN-kabinet van de reeks het metaal-beklede verwijderbare ingesloten schakelaar (plotseling genoemd schakelaarkabinet voor). Het is toepasselijk voor machts het ontvangen en distributie in AC 50Hz enige busbar in drie stadia van 3.6-12Kv en enige busbar die systeem segmenteren. Het heeft de functies van het beheersen van, het beschermen van en de controle van de kring.
Het gebruiken van Voorwaarde:
1. Algemene Temperatuur: Niet over dan +40, Niet minder dan -5. Gelijke Temperature35.
2. Hoogtehoogte niet over dan 1000M
3. Verwant Humidity=90% (+25)
4. Aardbevingsfrequentie niet meer dan 8 graad
5. Zonder stof, brand, Corrosie of andere gevaarlijke punten rond
Technische Parameters
| Technische Kenmerken | ||||
| Nominale spanning | kV | 12 | 17.5 | 24 |
| De geschatte machtsfrequentie weerstaat voltage | kV | 28 | 38 | 65 |
| De geschatte bliksemimpuls weerstaat voltage | kV piek | 75 | 95 | 125 |
| De geschatte korte tijd weerstaat stroom - 3s | tot Ka | 40 | 40 | 31.5 |
| De geschatte piek weerstaat stroom | tot Ka | 100/125 | 100/125 | 80 |
| Interne boogclassificatie IAC FL (R) - 1s | tot Ka | 40 | 40 | 31.5 |
| Geschatte frequentie | Herz | 50/60 | ||
|
Geschatte stroom - busbar - C.B. cel - schakelaarcel |
tot Ka |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2.500 2.500 - |
| Graad van bescherming | IP3X of IP4X | |||
| Normen | CEI | |||
| De afmetingen afhankelijk van celtype (schakelaar/vacuüm of SF6-stroomonderbreker), schatten stroom en voltage. | ||||
| Breedte | mm | van 800 tot 1000 | ||
| Hoogte | mm | 2,300 (2200) | ||
| Diepte | mm | van 1,500to 1.660 | ||
