KYN28A-24 Luchtgeïsoleerde, metalen beklede, uitneembare schakelaar

Ik ben online Chatten Nu

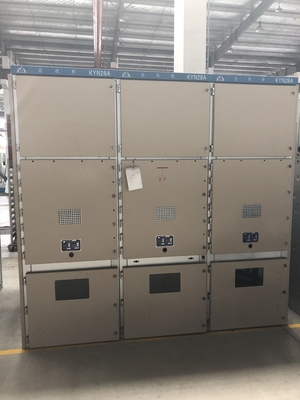

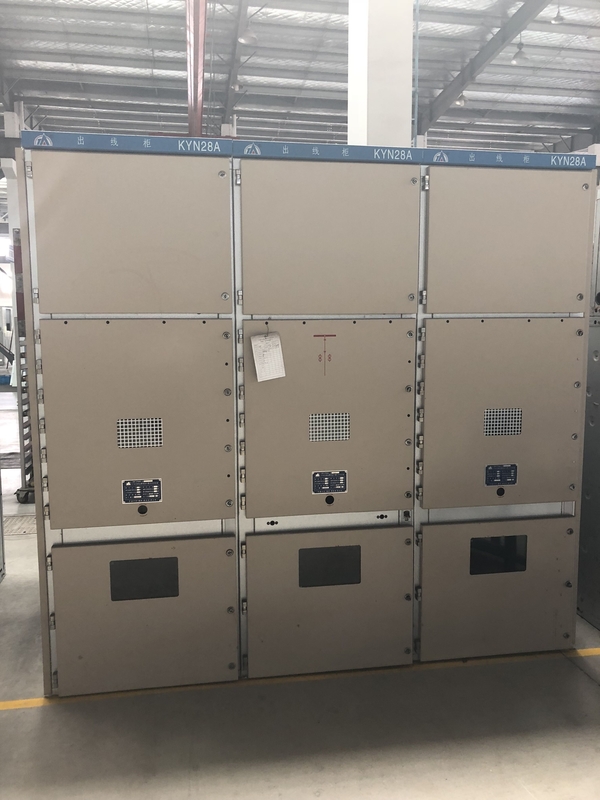

KYN28A-24 Luchtgeïsoleerde, metalen beklede, uitneembare schakelaar

KYN28A-24 Air Insulated Metal Clad Withdrawable Switchgear
KYN28A-24 Air Insulated Metal Clad Withdrawable Switchgear

Grote Afbeelding :  KYN28A-24 Luchtgeïsoleerde, metalen beklede, uitneembare schakelaar

Productdetails:
Place of Origin: CHINA
Merknaam: TIANAN
Certificering: IEC 、GB
Model Number: KYN28A
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1 SET
Prijs: Pending
Packaging Details: Wooden case
Delivery Time: 45 work days
Payment Terms: L/C, T/T,
Supply Ability: 1000 sets/year
Gedetailleerde productomschrijving
Altitude: ≤1000m. Nominale spanning: 24 KV
Nominale frequentie: 50/60 Hz Nominale korte tijd tegen stroom (4S、r.m.s.): 20,25,31,5,40 kA
Nominale piek weerstaan stroom ((piek): 50,63,80,100 kA
Markeren:

Luchtgeïsoleerde uitneembaar schakelaar

,

Metalen schakelaars

,

Metalen schakelaars met luchtisolatie

Productbeschrijving:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemHet wordt hoofdzakelijk gebruikt in elektriciteitscentrales, substations, industriële en mijnbouwbedrijven en hoge gebouwen voor de transformatie en distributie van stroom,alsmede voor het ontvangen en distribueren van elektrische energie, het besturen, beschermen en monitoren van lijnen.

De KYN28A-schakelinstallatie voldoet aan de eisen van IEC298, GB3906 en andere normen en heeft vergrendelingsfuncties om te voorkomen dat de schakelaarhandwagen met belasting wordt geduwd,voorkomen dat de schakelaar per ongeluk wordt geopend en gesloten, voorkomen dat de schakelaar wordt gesloten wanneer de aardingsschakelaar in de gesloten positie is, voorkomen dat de schakelaar per ongeluk in het open compartiment komt,en het toevallig sluiten van de aardingsschakelaar bij opladen voorkomen.

KYN28A is een midden gemonteerde, geminiaturiseerde, metalen beklede en luchtgeïsoleerde schakelaar.handwagen met schakelaar, contactor handkarretje, lading schakelaar handkarretje, isolatie handkarretje, PT handkarretje, meting handkarretje, zekering handkarretje, onderste PT handkarretje, onderste bliksemarrester handkarretje, enz.De hoofdschakelaar kan worden uitgerust met vacuümsluiters van binnenlandse of buitenlandse fabrikanten, zoals VS1 (VTD6), VT19, VD4, etc., wat eigenlijk een hoogwaardig distributieapparaat is.

Het ontwerp en de fabricage van de KYN28-schakelinstallatie voldoen aan de volgende normen:

GB/T3906 3,6 kV~40,5 kV wisselstroom met metaal beklede schakel- en bedieningsapparatuur

GB/T11022 Gemeenschappelijke technische voorschriften voor normen voor hoogspanningsschakelings- en besturingstoestellen

GB/T1984 Hoge spanning wisselstroomcircuitbreaker

DL/T404 3,6 kV tot 40,5 kV wisselstroom met metaal beklede schakelingen en bedieningsapparatuur

IEC 62271-200 AC-metalen schakel- en bedieningsapparatuur met een nominale spanning van 1 kV en hoger en 52 kV en lager

IEC62271-100 Hoogspanningsschakelaars en -besturingsinrichtingen - Deel 100: wisselstroomonderbreker



Technische parameters:

Artikel 1 Eenheid Parameter
Nominale spanning KV 24
Nominale isolatie

Stroomfrequentie, weerstandspanning 1min

(fase tot aarde/isolatiefractuur)

KV 65/79


Verlichtingspuls weerstaan spanning

(fase tot aarde/isolatiefractuur)

KV 125/145
Nominale frequentie Hz 50/60
Nominale stroom van de hoofdbusstaaf Een 630,1250,1600,2000,2500,3150
Nominale stroom van de filiaalbusstaaf Een 630,1250,1600,2000,2500,3150
Nominale korte tijdstand tegen stroom (4S,r.m.s) kA 20,25,31.5,40
Nominale piek weerstaan stroom ((piek) kA 50,63,80,100
Grade van bescherming   Behuizing: IP4X





Overzicht van de afmetingen en interne structuur

KYN28A-24 Luchtgeïsoleerde, metalen beklede, uitneembare schakelaar 0
