Productbeschrijving:
De High Voltage Disconnect Switch bestaat uit verschillende belangrijke componenten, waaronder isolatoren, contacten, bedieningsmechanisme en een ondersteuningsstructuur.De isolatoren zijn gemaakt van hoogwaardige materialen en hebben een kruipafstand van 16 mm/kVDe contacten zijn gemaakt van koper of koperlegering en zijn ontworpen voor hoge geleidbaarheid en lage weerstand.Het bedieningsmechanisme is eenvoudig te gebruiken en zorgt voor betrouwbare schakelprestatiesDe steunstructuur is van staal en biedt uitstekende stabiliteit en duurzaamheid.
De High Voltage Disconnect Switch heeft een mechanische levensduur van 2000 keer voor zowel CB als Grounding Switch.Het kan werken op een hoogte van maximaal 1000 meter en in een omgevingstemperatuurbereik van -25 ~ 40 °CDe schakelaar heeft een nominale spanning van 126 KV en is geschikt voor gebruik in hoogspanningsnetwerken.
De High Voltage Disconnect Switch wordt veel gebruikt in elektriciteitstransmissie- en distributiesystemen, evenals in andere toepassingen waar hoogspannings elektriciteit aanwezig is.Het is een essentieel instrument om de veiligheid van werknemers en apparatuur tijdens onderhoud te waarborgen., reparatie en noodsituaties.
Kenmerken:
- Productnaam: High Voltage Disconnect Switch
- Ijsdikte: ≤ 100 mm
- Mechanische levensduur: CB:2000 keer; Grondschakelaar:2000 keer
- Nominale stroom: 1600/1250/630 A
- Hoogte: ≤ 1000 m
- Centrale afstand tussen fasen: ≥2000 keer
- Sleutelwoorden: Hoogspanningsisolatie schakelaar, Hoogspanningsisolatie schakelaar, Hoogspannings ontkoppelingsbreker
Technische parameters:
| Technische parameter |
Beschrijving |
| Productnaam |
Hoogvermogen ontkoppelingssluiter |
| Klemkracht van de bewegende contactplaat van het hoofdblad |
≥ 140 ± 30 N |
| Vermogenfrequentie weerstaan spanning bij 1 min (effectieve waarde) |
230/265 KV |
| Centrale afstand tussen fasen |
≥ 2000 keer |
| Nominale stroom |
1600/1250/630 A |
| Mechanische levensduur |
CB:2000 keer; Grondschakelaar:2000 keer |
| Isolatie schakelaar hoofdcircuit weerstand |
≤ 75 μΩ |
| Omgevingstemperatuur |
-25 ~ 40°C |
| Afstand tussen fasen |
≥ 1000 keer |
| Ijsdikte |
≤ 100 mm |
| Kriebeloop van isolatoren |
16 mm/kV, 20 mm/kV, 25 mm/kV |
| Productsoort |
Elektriciteitssluittool |
Hoofdstructuur en werkingsbeginsel:

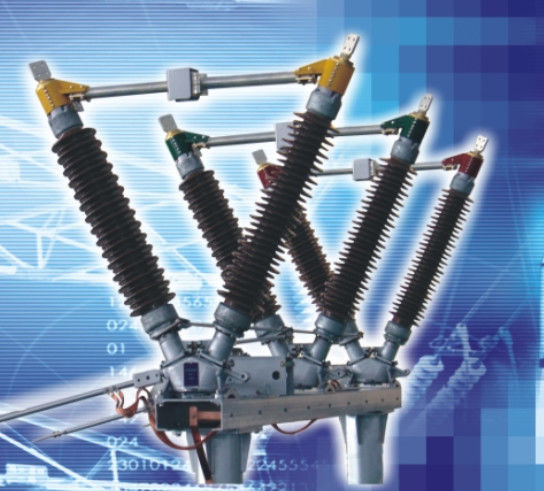

De GW5 (GT10) -126D/1600-40 buitensluiting voor hoge spanning wisselstroom is een dubbelkolom horizontale draaibare structuur, waarbij elke pool van de schakelaar bestaat uit een basis, een stroomcircuit,en twee isolatiepostenEr is een paar scheefversnellingen in de basis die zich op en neer kunnen bewegen langs hun respectieve assen om de maaskwaliteit van de twee versnellingen aan te passen.De twee isolatieposten vormen een V-vormige hoek van
50 °: het stroomcircuit bevindt zich aan het bovenste uiteinde van de isolatiepost.waarbij de aan de motor verbonden geleidende arm 90 graden wordt gedraaid, waardoor een horizontale breuk ontstaat en de opening en sluiting van het circuit worden voltooid.
Gebruik van het product:
GW5 (GT10) -126D/1600-40 horizontale buitensluiting met een enkele breuk is geschikt voor systemen met een wisselstroomfrequentie van 50 Hz en een nominale spanning van 110 KV.Gebruikt voor het schakelen van hoogspanningsleidingen onder leegstand, evenals het elektrisch isoleren van hoogspanningsbusbars, schakelaars en andere onderhoudsvoorzieningen van elektrische hoogspanningsleidingen.Het kan ook worden gebruikt voor het schakelen van kleine capacitieve of inductieve stromen.
