H1 Titel: TIANAN VT19 12/24 kV vacuümcircuitbreaker voor binnenruimten

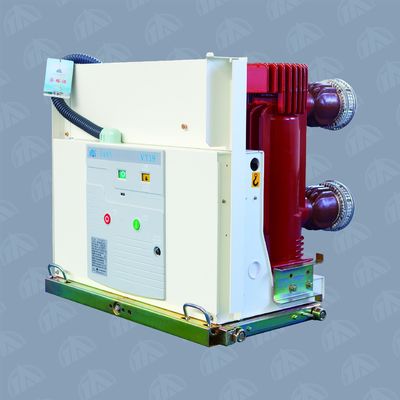

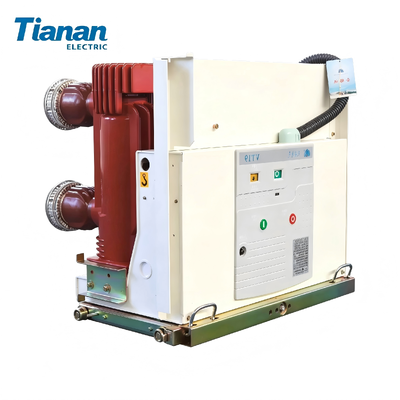

De TIANAN VT19-12/24 is een driefasige vacuümcircuitsluiter (VCB) voor 12 kV en 24 kV middenspanningsstroomverdeling.transformatoren en condensatorbanken in elektriciteitsonderdelen, industriële installaties, projecten voor hernieuwbare energie en commerciële gebouwen.Vacuüm-onderbrekertechnologie blinkt de boog in milliseconden af voor betrouwbare kortsluitingsbescherming en overbelastingisolatie bij 50 Hz.
Technische specificaties
| Parameter |
Specificatie |
| Nominale spanning |
12 / 24 kV |
| Nominale frequentie |
50 Hz |
| Omgevingstemperatuurbereik |
-15°C tot +40°C |
| Maximale hoogte |
≤ 1000 m |
| Aardbevingsbestendigheid |
< graad 8 |
| Gemiddelde openingssnelheid (12 kV) |
00,9 tot 1,3 m/s |
| Gemiddelde openingssnelheid (24kV) |
1.1~1.6 m/s |
| Gemiddelde sluitingssnelheid (12 kV) |
0.4~0.8 m/s |
| Gemiddelde sluitingssnelheid (24kV) |
00,6 tot 1,0 m/s |
| Openingstijd |
15 tot 45 ms |
| Tijd van sluiting |
30 tot 70 ms |
| Overreizen |
3.5 ± 0,5 mm |
| Nominale bewerkingsvolgorde |
O-0.3s-CO-180s-CO |
| Nominale bliksemimpuls Voltage weerstaan |
75 / 125 kV |
Toepassingen
Deze vacuümcircuitsluiting is ontworpen voor een breed scala aan scenario's met een gemiddelde spanning:
Elektriciteitsonderdelen ️ betrouwbare schakeling en storingsisolatie voor 12 kV en 24 kV inkomende en uitgaande voeders.
Industriële faciliteiten beschermt motoren, transformatoren en condensatorbanken in productie-installaties.
Hernieuwbare energie veilige netinterconnectie voor windturbines en zonne-energie-collectiesystemen.
Commerciële gebouwen ️ binnenruimtes voor schakelingen van torens, ziekenhuizen en grote winkelcomplexen.
Mijnbouw & Metallurgie
Belangrijkste kenmerken
Vacuümonderbrekingstechnologie: snelle boogdoofing met minimale contacterosie voor een lange levensduur en weinig onderhoud.
Hoge isolatiebetrouwbaarheid 75 kV (12 kV) en 125 kV (24 kV) bliksemimpuls weerstaan spanning beschermt tegen overspanningen en blikseminslagen.
Stabiele mechanische prestaties ️ openingssnelheid 0,9~1,3 m/s (12 kV) en 1,1~1,6 m/s (24 kV) voor betrouwbare storingsvrijheid.
Breed klimaatbereik ° werkt van -15°C tot +40°C.
Seismische weerstand: gecertificeerd voor aardbevingsgebieden onder graad 8.
Flexible Operation Sequence O-0.3s-CO-180s-CO ondersteunt snelle hervergrendeling voor netstabiliteit.
Vaak gestelde vragen (FAQ)
Wat is een vacuümcircuitsluiter (VCB)? Een vacuümcircuitsluiter gebruikt een vacuüm om de elektrische boog te doven wanneer de contacten open gaan.snel leveren, onderhoudsarme kortsluitingsbescherming voor middenspanningssystemen.
Het VT19 wordt aangeboden in twee spanningscategorieën.kiezen voor 24 kV voor hogespanningsvoederstations en grote verzamelsystemen voor hernieuwbare energie.
Waar wordt de VT19 meestal geïnstalleerd? In binnensluitingsruimtes van elektriciteitscentrales, fabrieken, windturbines, zonne-energiesystemen, hoge gebouwen,ziekenhuizen en winkelcentra.
Wat betekent de bewerkingsreeks O-0.3s-CO-180s-CO? Het beschrijft de automatische hervergrendelingsfunctie van de schakelaar: Open, wacht 0,3 s, Close-Open, wacht 180 s, Close-Open.Dit ondersteunt snelle terugsluiting voor de stabiliteit van het net na een fout.
Is de VT19 geschikt voor zonne- en windprojecten?De 75/125 kV bliksemimpulsstand en de stabiele mechanische prestaties maken het zeer geschikt voor windstations en zonnecollectiesystemen die worden aangesloten op het elektriciteitsnet.
Omgevingstemperatuur van -15°C tot +40°C, hoogte tot 1000 m en seismische zone onder graad 8.
