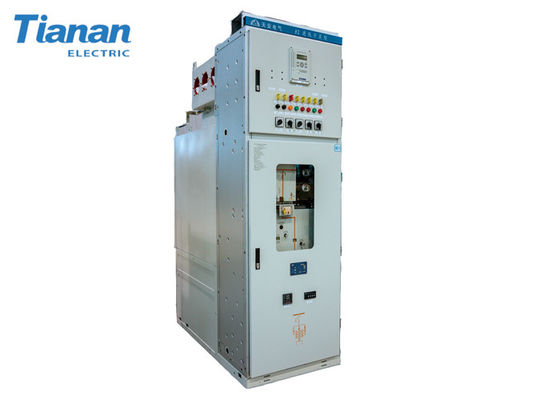

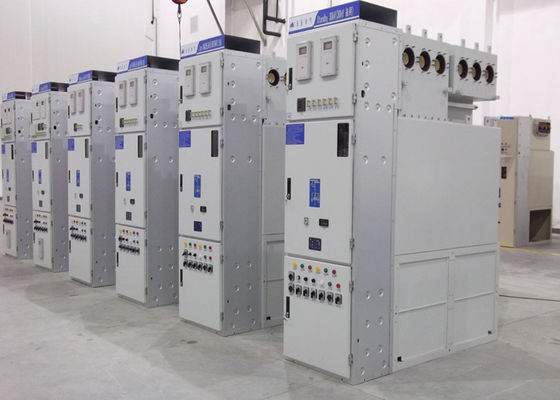

MV C-GIS SF6 Gasgeïsoleerde Schakelaar Compacte Schakelaar 12kV ~ 36kV 2500A 31.5kA voor Industriële Installaties

Grote Afbeelding : MV C-GIS SF6 Gasgeïsoleerde Schakelaar Compacte Schakelaar 12kV ~ 36kV 2500A 31.5kA voor Industriële Installaties

Productdetails:

Plaats van herkomst:	China
Merknaam:	Tianan Electric
Certificering:	XIHARI
Modelnummer:	XGN49

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 EENHEID
Verpakking Details:	standaard export pakket
Levertijd:	60 dagen
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen:	500 eenheden/jaar

Contact

Gedetailleerde productomschrijving

Spanning:	12/24/36kV	Huidig:	630~2500A
Isolatie:	SF6 gas	Hoogte:	Tot 5000 m
Bescherming:	IP65	Levensduur:	30 jaar
Markeren:	metaal bekleed mechanisme , middenvoltagemechanisme

MV C-GIS SF6 Medium Voltage Gas Insulated Switchgear

12kV ~ 36kV 2500A 31.5kA GIS Compact Switchgear for transformer substations, industrial plants, and infrastructure applications.

Productoverzicht

Deze gas-geïsoleerde schakelaar voldoet aan strenge eisen voor veiligheid in operatie, personeelveiligheid, operationele betrouwbaarheid, kleinere voetafdrukken en verminderd onderhoud.Ontworpen in compliance with IEC 62271-200 standards with primary components meeting relevant international standards. Accommodates high-performance vacuum circuit breakers (VCB) tested to IEC 62271-100. Geschikt voor single and double busbar systems for indoor installation.

Belangrijkste kenmerken

Ontwikkeld met behulp van geavanceerde technologie van Toshiba Co., Ltd.
Excellent insulatie performance with compact size using SF6 gas as insulatie medium
Betrouwbare breaking performance met vacuum circuit breaker for arc extinction and long-life spring operating mechanism
High reliability with sealed body design unaffected by external conditions.
Veilig structuurontwerp met onafhankelijke drukontladingsapparaten voor interne falenbescherming
Betrouwbare "five-prevention" equipment met mechanische en elektrische interlock
Eenvoudige installatie met externe solide geïsoleerde busbar verbindingen
Ruime kabelkamer voor gemakkelijke installatie

36 kV / 40.5 kV Specificaties

Artikel 1	Eenheid	Technische parameter
Nominale spanning	kV	36... 40.5
Nominale isolatie	-	1 min power frequency standstand voltage: 70-95kV
Bliksempulse, bestand tegen spanning.	-	170-185 kV
Nominale stroom	Een	630, 1250, 2000, 2500
4s rated short time withstand current	kA	25, 31.5
Nominale piek weerstaan stroom	kA	63, 80
Nominale werkdruk	MPa	0.05
Jaarlijkse lekkage	%	< 0,5%
Beschermingsniveau	-	Gezegende gaskamer IP65, controlekamer IP4X
Afmetingen (L × W × H)	mm	600 ((min) × 1700 × 2450

12 kV Class Specifications

Artikel 1	Eenheid	Gegevens
Nominale spanning	kV	12
Nominale stroom	Een	630, 1250, 2000, 2500
Nominale frequentie	Hz	50/60
Rated power frequency standstand voltage	kV	45 (phase to phase/earth), 48 (between clearance)
Rated lightning impulse resist voltage	kV	75 (phase to phase/earth), 85 (between clearance)
Power frequency resist voltage of auxiliary control circuit	V	2000
Rated short-circuit breaking current	kA	2025, 31.5
Rated short-circuit making current	kA	63, 80, 100
Rated short time withstand current	kA/s	25/4, 31.5/4, 40/4
Nominale piek weerstaan stroom	kA	63, 80, 100
Grade van bescherming	-	Gas-filled compartment: IP67, LV compartment: IP4X
Hoofdcircuitweerstand	De waarde van de	< 250
Rated SF6 gasdruk (20°C)	MPa	0.045
Min SF6 gasdruk (20°C)	MPa	0.03
Annual SF6 gas loss rate	%	< 1
Rated voltage of auxiliary control circuit (Rated voltage of auxiliary control circuit) Rated voltage of auxiliary control circuit Rated voltage of auxiliary control circuit	V	DC 110/220, AC 220
Afmetingen (W × D × H)	mm	500×1000×1850
