Afmeting ((breedte*diepte*hoogte): | 800*1500*2300, 800*1660*2300, 1000*1500*2300 | Type: | Distributie Metende Doos |
---|---|---|---|
Toepassing: | Verzorgingskast | Shell Protection Grade: | IP4X |
Hoog licht: | metaal bekleed mechanisme,het geïsoleerde mechanisme van GIS gas |

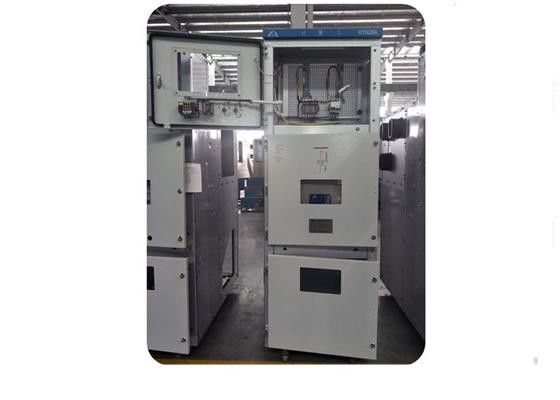

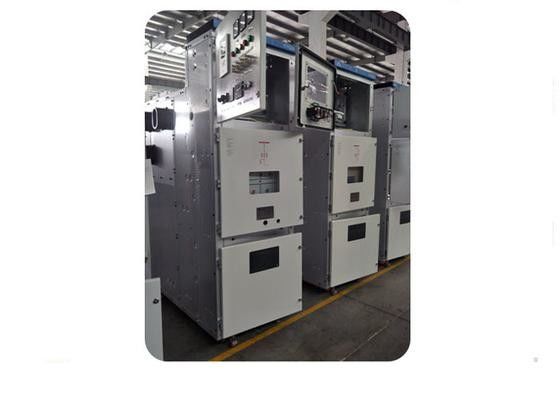

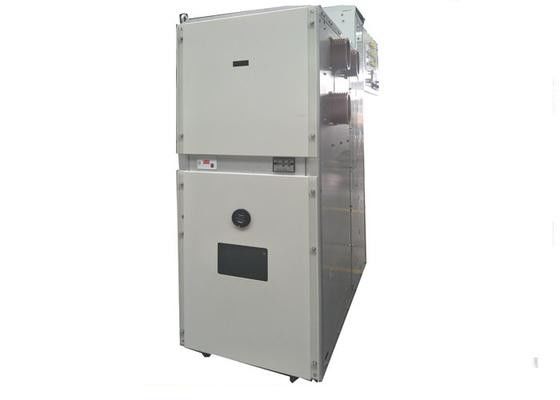

KYT8 (KYN28A) - 24 Veiligheid Elektrische metalen schakelaar met metingskast
Overzicht
KYN28-24 type gepantserde verwijderen AC metaal-schakelaar kast is drie-fase AC50Hz, nominale spanning 24KV indoor power distribution apparatuur.Als energiecentrales, substations,industriële en mijnbouwondernemingen om elektriciteit te accepteren en te distribueren.Het kan ook worden gebruikt om de plaats van frequente werking te regelen.
1. Service toestand
2. Structuur
2.1 Behuizing
De schakelaar adopteert geïmporteerde aluminium zink staalplaat door CNC machine tool verwerking, en gebruik meervoudig vakmanschap, sterke oxidatie- en corrosiebestendigheid, licht gewicht,sterke mechanisme sterkte.
De behuizing met beschermingsgraad IP4X is verdeeld in vier afzonderlijke compartimenten, wanneer de deur het compartiment opent en de schakelaars de beschermingsgraad is IP2X
2.2 Trolley ((VCB)
Het trolley frame is samengesteld met een dunne stuurmachine volgens een CNC-machine.Trolley met dezelfde specificatie zijn uitwisselbaar.
Circuit breaker trolley is uitgerust met vacuüm circuit breaker en andere hulpmiddelen, de VCB kan worden circuit VD4 van ABB of VT19 door onszelf vervaardigd.Het kan op betrouwbare wijze worden vergrendeld in ontkoppelde positie, testpositie om een betrouwbare vergrendeling te garanderen.
2.3 Busbalkcomponent
De filiaalbus is verbonden met de statische contactbox en de hoofdbusstaaf zonder andere steun.
Deze constructie kan doeltreffend voorkomen dat het ongeval zich uitbreidt naar andere kasten.
2.4 Instrumentenkast
Op de deur van het instrument kunnen allerlei schakelaars, statusindicatoren en meetinstrumenten enz. worden gemonteerd.zijn ingebouwd in de instrumentenkast.
2.5 Foutbeveiligde vergrendeling
Er is een "anti-5" mechanische vergrendeling tussen de ontkoppeling, VCB en paneel deur, een betrouwbare meting om te voorkomen dat mis-operatie, handig en veilig onderhoud, flexibele werking.
3Buitenafmeting en gewicht
Hoogte H ((mm) 2450 | ||
Breedte w ((mm) | Nominale stroom van de filiaalbuss is tot 1250A | 1000 |
Nominale stroom van de filiaalbus is tot 1600A en hoger | 1200 | |
Diepte d ((mm) | In- en uitgaande kabels | 1810 |
Overhead in- en uitgaande voeder | 2200 | |
Gewicht ((kg) 800-1200 |
