| formaat: | 3 Uint | Specificatie: | 12KV/24KV |
|---|---|---|---|
| apparatuur: | Schakelaar-zekering combinaties | Toepassing: | Industriële en commerciële streken of plattelandsgebied |
| Hoog licht: | het geïsoleerde mechanisme van GIS gas,middenvoltagemechanisme |
||

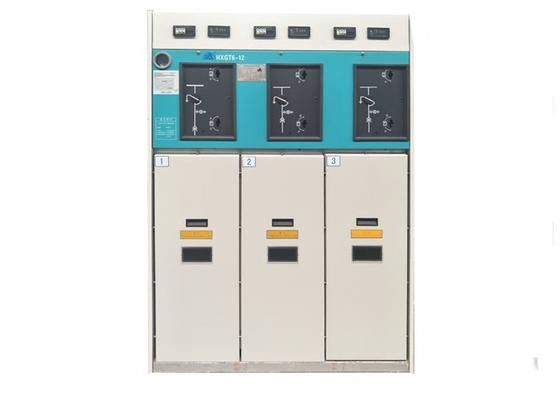

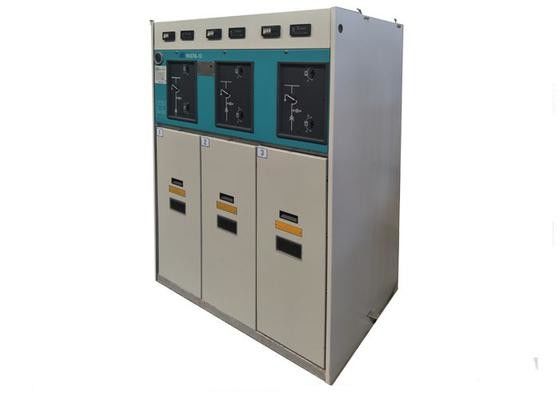

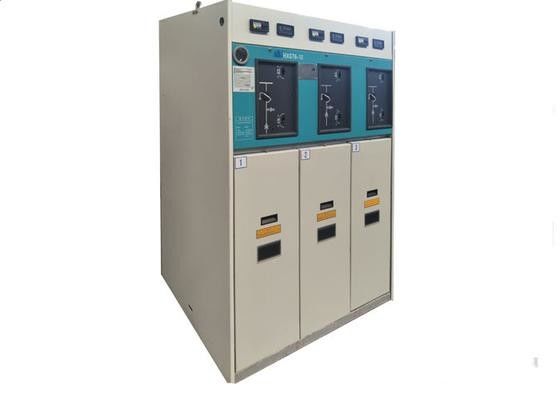

Het binnenmechanisme van de de Rings Hoofdeenheid van 10kV MV GIS, Gas - Geïsoleerd Safering-Kabinet
| Nr. | Punt | eenheid | Parameter | |||
| 1 | Nominale spanning | KV | 12,24 | |||
| 2 | Geschatte busbar stroom | A | 630,1250 | |||
| 3 | Geschatte stroom | A | 630 | |||
| 4 | Geschatte frequentie 1min | Herz | 50/60 | |||
| 5 | Geschatte van korte duur weerstaat stroom | Ka | 20/4,25/2 | |||
| 6 | De geschatte piek weerstaat stroom | Ka | 50,63 | |||
| 7 | Geschatte kort:sluiten die huidig maken | Ka | 50,63 | |||
| 8 | Geschatte Stroom van ladingsmechanisme met zekeringsdraad | A | 100 | |||
| 9 |
Geschatte kort:sluiten brekende stroom
|
zekering | Ka | 31.5 | ||
| Stroomonderbreker | Ka | 20,25 | ||||
| 10 | 1min macht de frequentie weerstaat voltage |
(fase aan gemalen fase/kloof)
|
KV | 42/48,65/79 | ||
| bliksemimpuls weersta voltage (piekwaarde) |
(fase aan gemalen fase) (fase aan fase fase-aan-grond | KV | 75/85,125/145 | |||
| Kringsweerstand | Ladingsmechanisme | μΩ | 130 | |||
| Samengesteld apparatenkabinet (om zekeringsweerstand niet te omvatten) | μΩ | 250 | ||||
| Stroomonderbrekerkabinet SF6 | μΩ | 140 | ||||
| 11 | SF6 geschatte Gasdruk (de overdruk van 20ºC) |
Mpa | 0,04 | |||
| 12 | SF6 tarief van de gas het jaarlijkse Lekkage | ≤0.2% | ||||
| 13 | Beschermingsrang (gas gevulde bijlage) | IP67 | ||||
