| Structuur: | terugtrekbaar ingesloten type | Nominale spanning: | 3.6KV, 7.2KV, 12kV |
|---|---|---|---|
| Geschatte stroom van hoofd busuar: | 630~4000A | belangrijke lijnweerstand: | ≤400 |
| Hoog licht: | het geïsoleerde mechanisme van GIS gas,middenvoltagemechanisme |
||

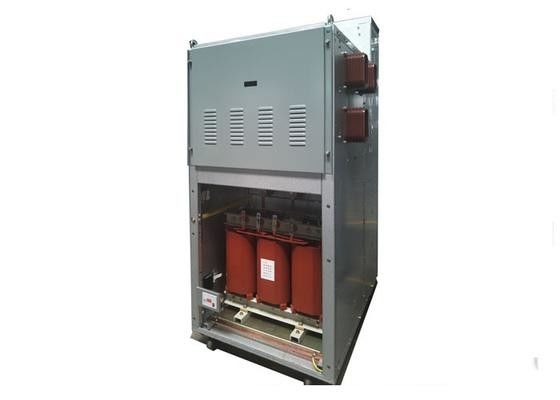

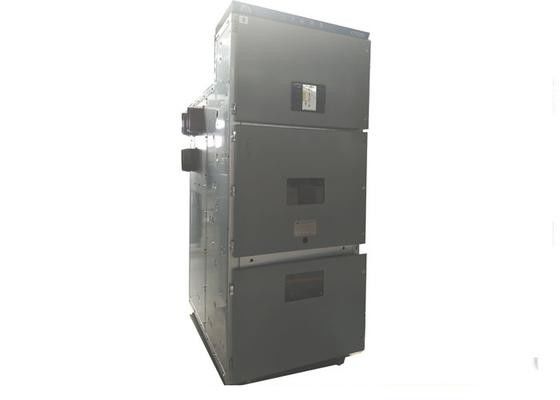

Binnen Verwijderbare AC Meta het Beklede en Metaal Ingesloten Mechanisme van l
Overzicht
Als machtstransmissie en distributiecontroleapparaat, is het binnen verwijderbare AC metaal-beklede en metaal-ingesloten mechanisme van KYN28A-12 geschikt voor AC 50Hz de machtsnet in drie stadia van 12kV bij een hoogte van neen meer dan 1000m.
Producteigenschappen
(1) de lichaamsstructuur wordt verbonden met AI-Zn-Geplateerde staalplaat, die herhaalde randkrachten onderging.
(2) Al materiaal kan worden in werking gesteld wanneer de kabinetsdeur wordt gesloten.
(3) de kabinetshuisvesting wordt volledig verzegeld om te verhinderen sundries en het ongedierte en zijn beschermingsgraad zijn IP4X. Bovendien, de beschermingsgraad van stootkarcompartiment, busbar compartiment, kabelcompartiment en het compartiment van het relaisinstrument is IP2X.
(4) het Eenvoudige en efficiënte sluiten kan misoperation verhinderen. Het perfecte „vijf-anti“ met elkaar verbindende apparaat biedt betrouwbare veiligheidsbescherming voor materiaalexploitanten.
(5) de stroomonderbreker kan op een vrij eenvoudige manier met verwisselbare stootkarren worden vervangen. VT19 en de ingevoerde vacuümstroomonderbreker van VD4 wordt verstrekt.
(6) de vacuümstroomonderbreker en zijn werkend mechanisme in het hoge drukcompartiment vergen slechts wat onderhoud.
(7) het kabinet kan tegen de muur worden geïnstalleerd om plaats te besparen.
(8) de secundaire lijn wordt vastgemaakt in de bedradingsbuis van grote grootte, die gemakkelijk is te verbinden.

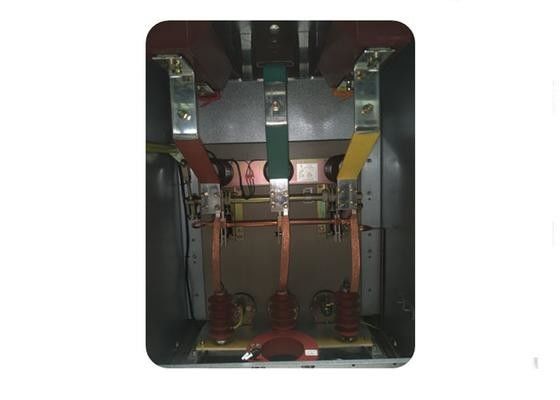

(9) de medio-vastgestelde structuur verstrekt grote ruimte voor het kabelcompartiment dat met multi-kabels wordt verbonden.
(10) de installatie van kabelcompartiment kan gemakkelijk door het venster van de paneelinspectie worden waargenomen.
(11) het kabelcompartiment en het secundaire instrumentencompartiment worden onafhankelijk gepast met het aan de grond zetten van busbar met goed contact met de kabinetten.
Technische Parameters
| Nr. | Punt | Eenheid | Parameter | |
| 1 | Nominale spanning | kV | 3.6, 7.2, 12 | |
| 2 | Geschatte Stroom | A | 630,1250,1600,2000,2500,3150,4000 | |
| 3 | De geschatte macht-Frequentie Van korte duur weerstaat Voltage | Fase aan Fase, Fase aan Aarde | kV | 42 |
| Het isoleren van Afstand | kV | 48 | ||
| 4 | De geschatte Bliksemimpuls weerstaat Voltage | Fase aan Fase, Fase aan Aarde | kV | 75 |
| Het isoleren van Afstand | kV | 85 | ||
| 5 | Geschatte Dynamische Stroom (Piek) | Ka | 40,50,63,80,100,125,130 | |
| 6 | Geschatte Van korte duur weerstaat Stroom (4s, Virtuele Waarde) | Ka | 16,20,25,31.5, 40,50 | |
| 7 | Geschatte Frequentie | Herz | 50 | |
| 8 | Het breken van Tijden van Geschatte Kortsluiting Brekende Stroom | Tijden | 30 | |
| 9 | Geschatte Thermische Tijd | s | 4 | |
| 10 | Het mechanische Leven | Tijden | 30000 | |
| 11 | Algemene Afmeting (Breedte ×Height ×Depth) | mm |
800(1000) ×2300×1500(1600/1700) |
|
