Openluchthv-het Type van Porseleinstang Vacuümstroomonderbreker die met SF6 wordt gevuld

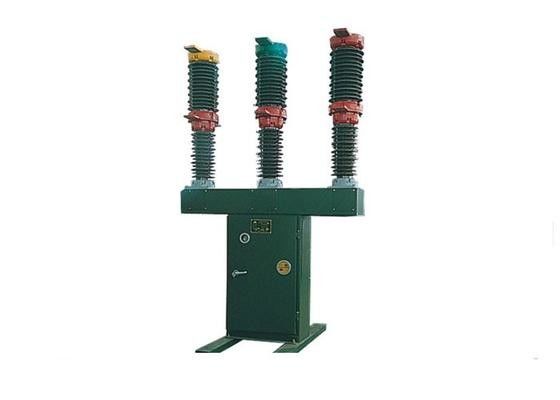

Grote Afbeelding : Openluchthv-het Type van Porseleinstang Vacuümstroomonderbreker die met SF6 wordt gevuld

Productdetails:

Plaats van herkomst:	China
Merknaam:	Tianan Electric
Certificering:	VDE ISO9001-2000 CE
Modelnummer:	ZW30-40.5/2000-31.5

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 EENHEID
Prijs:	Pending
Verpakking Details:	Houten kist
Levertijd:	35 het werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Levering vermogen:	1000 PCS/Year

Contact

Gedetailleerde productomschrijving

Hoogte:

tot 3000 m boven zeeniveau

Nominale stroom:

2000A

Nominale korte tijd continue tijd:

Nominale spanning:

40.5kV

Markeren:

Indoor vacuümvermogenschakelaar

hoogspannings vacuümstroomonderbreker

HV-circuitbreaker voor buiten met SF6

Overzicht

De buitenste HV-vacuümcircuitsluiter ZW30-40.5/2000-31.5 (hierna ZW30-40.5 genoemd) kan worden gebruikt in het elektriciteitssysteem met een nominale spanning van 40,5 KV.gerangschikte stroom 2000A en driefasige wisselstroom 50Hz om de apparatuur in industriële en minerale ondernemingen te beschermen, elektriciteitscentrales en substations, die kunnen worden gebruikt als aansluitingssluiters op frequente werkplekken.
Dit product voldoet aan de normen van de GB1984-89 AC HV-circuitbreaker, IEC56 HV AC-circuitbreaker en JB3385-1996 3.6-40.5KV Indoor AC HV vacuümcircuitbreakers.

Parameters

- Nee, dat is niet waar.	Naam			Eenheid	Waarde
1	Nominale spanning			kV	40.5
2	Nominale isolatie	1 min. Stromfrequentie, weerstand tegen spanning	Droge test (breuk, fase-op-fase, tot aan de grond)		95*
			Vochttest (aan de grond, externe isolatie)		80*
		Bliksempuls weerstaan spanning (piek)			185*
3	Nominale stroom			Een	2000
4	Nominale kortsluitingsstroom			kA	31.5
5	Nominale kortdurende productiestroom (piekstroom)				80
6	Nominale bedrijfsvolgorde			0-0.3sCO-180s-CO
7	Nominale fasebreukstroom			kA	8
8	Nominale breekstroom van een enkele condensatorbank			Een	630
9	Nominale duur van kortsluiting			s	4
10	Nominale kortsluitingsonderbrekingstijden van de stroom			Tijd	20
11	Boogtijd			ms	< 20
12	Totale breektyd			ms	≤ 85
13	Mechanische duurzaamheid (CO)			Tijd	10000
14	Nominale druk met geladen gas	Vollediging met SF6 wanneer TD-40.5W/2000-31.5 ((K) vacuümboogdoofkamer wordt gebruikt		MPa	0.02 ((20°C)
		Vollediging met droge lucht of stikstof van hoge zuiverheid wanneer TD-40.5W/2000-31.5 ((K) vacuümboogdoofkamer wordt gebruikt
15	Jaarlijkse gaslekkage			%	≤ 1
16	Vacuümgraad van vacuümboogkamer	Vers uit de fabriek		Pa.	≤ 1,33X10^-3
		Bewaartermijn van 20 jaar			< 6,6X10^-2

Openluchthv-het Type van Porseleinstang Vacuümstroomonderbreker die met SF6 wordt gevuld 0
