| Max. het Werk Voltage: | 12 kV | Geschatte frequentie: | 50 Herz |
|---|---|---|---|
| Nominale stroom: | 100A | Het geschatte Kort:sluiten schakelt Stroom uit: | 50 Ka |
| Hoog licht: | De vacuümschakelaar van de Ladingsonderbreking,sf6 de schakelaar van de ladingsonderbreking |
||

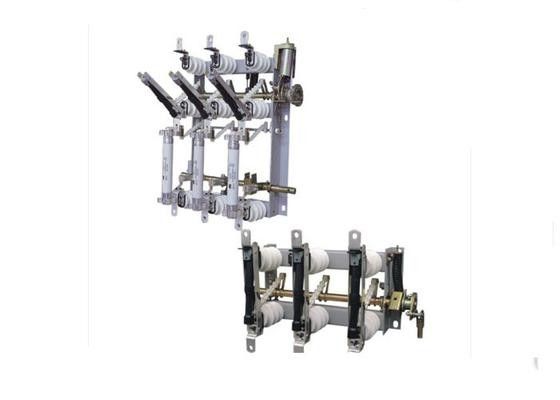

van de de Ladingsschakelaar van 10KV AIternative de Huidige Vacuüm Gecombineerde Apparaten Zekering
VAN NINGBO TIANAN (GROEP) CO., LTD.
Algemeen
FN5-12FN5-12RDFN5-12R schakelaar van de de Hoogspanningslading van AIternative van reekslndoor is de Huidige sultable in alternatief huidig de machtsnet van 50Hz L0kV voor stroom van de breukbelasting de huidige en sluitende kortsluiting. De ladingsschakelaar met zekering kan kortsluitingstroom voor bescherming sluiten en openen. Het wordt hoofdzakelijk gebruikt in post de van de binnenstad van de machtsdistributie en industrieel elektrisch materiaal van de elektriciteitscirkel in drie stadia van de rings hoofdeenheid of eindvoeding, voor het breken van en het sluiten van kortsluitingstroom.
De dienstvoorwaarde
1. De hoogte overschrijdt geen 1000m.
2. De omringende luchttemperatuur: Het hoogst: +40oC, het laagst: - 10oC
3. De relatirevochtigheid van lucht niet grotere 90% (rond 25oC-envirenment)
4. De het werk situatie heeft geen geleidingsvermogenstof.
5. De het werk situatie heeft geen corrosief gas van affect isolatie en vernietigt metaal.
6. De het werk situatie zonder hevige trilling en het slaan.
7. De het werk situatie heeft geen explosieve gevaar en brand.
Technische parameter
| S/N | Naam | Eenheid | Waarde | |
| 1 | Nominale spanning | kV | 10 | |
| 2 | Maximum het werk voltage | kV | 12 | |
| 3 | Geschatte frequentie | Herz | 50 | |
| 4 | Geschatte stroom | A | 400 | 630 |
| 5 | Geschatte van korte duur weerstaat stroom (Thermische stabiliteitsstroom) | kA/s | 12.5/4 | 20/2 |
| 6 | De geschatte piek weerstaat stroom (Dynamische stroom) | Ka | 31.5 | 50 |
| 7 | Geschatte closed-loop brekende stroom | A | 400 | 630 |
| 8 | Geschatte actieve ladings brekende stroom | A | 400 | 630 |
| 9 | 5% schatte actieve ladings brekende stroom | A | 20 | 31.5 |
| 10 | Geschatte kabel het laden brekende stroom | A | 10 | |
| 11 | Geschatte kort:sluiten die huidig maakt | 1250kVA zonder commissie stroom van transformator | ||
| 12 | Ladings huidige brekende tijden | Ka | 31.5 | 50 |
| 13 | Geschatte zonder commissie transformator brekende stroom | Lading/Tijden |
100%/20 60%/35 |
30%/75 5%/80 |
| 14 | 1min de machtsfrequentie weerstaat voltage (r.m.s) Aan aarde, tussen fasen/aan het isoleren van afstand | kV | 42/48 | |
| 15 |
De macht weerstaat voltage Het isoleren van afstand |
kV | 53 | |
| 16 | De bliksemimpuls weerstaat voltage (de piek) Aan aarde, tussen fasen/afstand isoleren die | kV | 75/85 | |
| 17 | Sluiten-sluitende verrichtingstorsie (kracht) | N·m | 90(180) | 100(200) |
