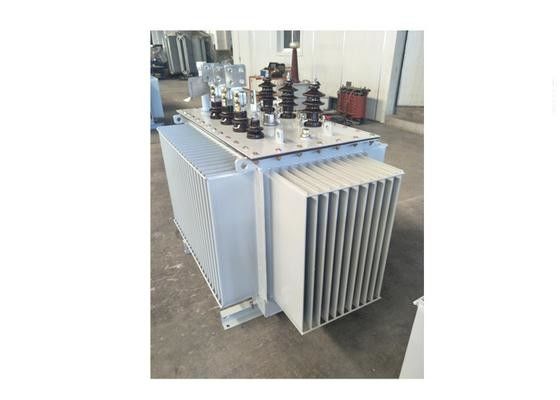

Volledige Verzegelde Openluchtolie Ondergedompelde Machtstransformator 20kv met In drie stadia

20kv olie ondergedompelde krachttransformator / distributietransformator

Overzicht

S9-M/S10-M/S11-M/S13-M driefasige volledig afgesloten distributietransformator ondergedompeld in olie verschilt van gewone ondergedompelde transformatoren,het annuleert olieconserver en koeling warmtezuiger door golfplaat radiator in olie tankAlle serieproducten zijn geschikt voor 10KV, 20KV, 35KV transmissie- en distributiesystemen,kan worden gebruikt in woonwijken, commerciële straat, industriële mijnbouwbedrijven.

Technische specificatie

Spanningsniveau: 10KV, 20KV, 35KV
Capaciteitsomvang: 302500KVA
Spanningsregeling Type: spanningsregeling buiten het circuit
Tappingbereik: ±2X2,5%; ±5%; of andere
Frequentie: 50 Hz of 60 Hz

Fase: derde fase
Verbindingsgroep: Yyn0; Dyn11;of andere
Impedantie van kortsluiting: standaardimpedantie of op verzoek van de klant
Inrichtingsomstandigheden: buiten of binnen

Koeltype: zelfkoeling in olie ((ONAN))

Isolatieniveau: 10 kV niveau: LI/AC 75/35 kV

20 kV-niveau: LI/AC 125/55 kV

35 kV-niveau: LI/AC 200/85 kV

0.4 kV-niveau: AC / 5 kV

Kenmerken

a. Energiebesparing

Nieuwe serienummer product hebben een grotere product functie, kan de index van geen-belasting verlies en het verlies van de belasting verder te verminderen.

b. Betrouwbare levensduur.

Het gebruik van een schroefverbinding of een lasstructuur voor de tankdek en de rand van een volledig afgesloten transformator om het contact tussen olie en lucht te isoleren.dus de veroudering woede van isolatie zal worden verminderd en de levensduur zal worden verlengd.

c. vrij van hangende ijzeren kern

Voor de werking van de volledig afgesloten transformator is geen controle nodig op de hangende ijzeren kern, zodat de kosten van het controleren worden bespaard.

d. onderhoudsvrij volledig afgesloten transformator is onderhoudsvrij.

e. Compacte ontwerpstructuur, invoering van nieuw materiaal en proces om het geluid te verminderen.

f. Klein volume en mooie vorm.

S13(11)-M-serie transformator olie tank nemen rimpel radiator aan om de olie volumetrische aan te passen en te compenseren door elastische ademhaling wanneer de olie temperatuur verandert.Ripple plaat olie tank heeft een mooie vorm en klein volume, om een klein vloeroppervlak te dekken.
