Productbeschrijving:

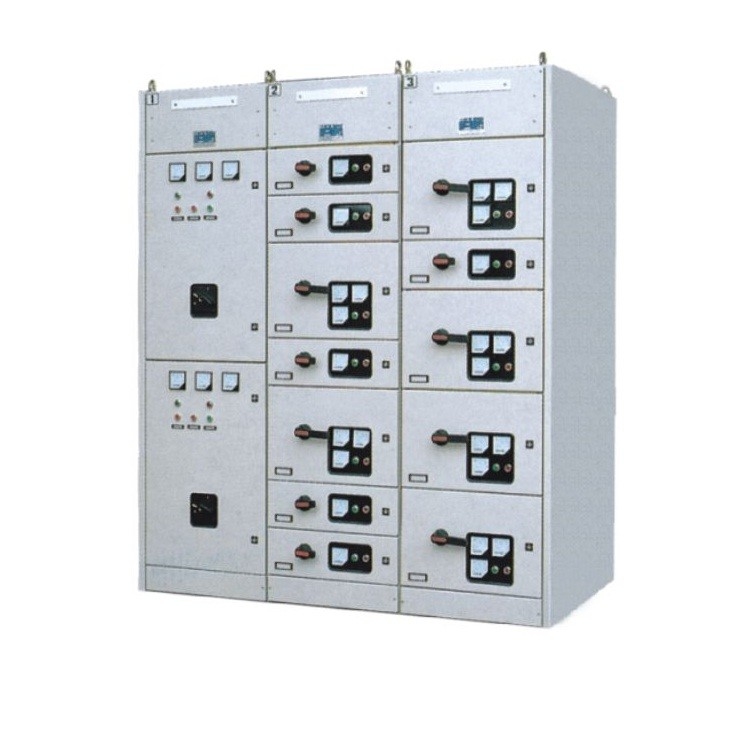

De GCK-serie laagspanningsschakelingsapparatuur (hierna "schakelingsapparatuur" genoemd) wordt door ons bedrijf ontwikkeld door geavanceerde technologieën van vergelijkbare internationale producten te verteren en te absorberen.Het neemt: driefasige wisselstroom 50Hz, 60Hz, nominale spanning 660V, nominale stroom 5000A en bellowing driefasige vier draad en driefasige vijf draad stroom systeem.Met betrekking tot de ontvangst en distributie van elektriciteitHet is geschikt voor elektriciteitscentrales, onderstations, industriële en mijnbouwbedrijven, gebouwen en hotels, luchthavens, werven, enz.
Dit product voldoet aan de internationale norm IEC 61439-2, de nationale norm GB 7251.12, met de kenmerken van een hoog breekvermogen, een goede thermische dynamische stabiliteit, een nieuwe structuur, een redelijk, volledig elektrisch schema, een serie, een sterke toepasbaarheid, een hoge mate van bescherming,is ideaal Vernieuwde producten, heeft het technische niveau het hedendaagse internationale niveau bereikt.
Dienstenvoorwaarden
- Omgevingstemperatuur: Max: +40°C, Min: -5°C ((gemiddelde dagelijkse temperatuur niet hoger dan +35°C)
- Verse lucht, relatieve luchtvochtigheid niet meer dan 50% ((bij maximale temperatuur van +40°C), hogere relatieve luchtvochtigheid is alleen toegestaan bij lagere temperatuur ((bijvoorbeeld 90% bij temperatuur van +20°C),maar gezien de temperatuurverandering, kan condensatie enig effect hebben.
- Hoogte: de helling van een verticaal vlak is niet meer dan 5 graden tijdens de installatie van de inrichting, de hoogte is niet meer dan 2000 m.
- In niet-explosieve media bevat het medium geen gassen en geleidend stof dat metalen gassen kan corroderen en isolatie kan beschadigen.Het gebruik van het product buiten de omgeving voor de gevraagde technische toestand Klant moet onderhandelen met ons bedrijf.
Technische parameters:
| S.N. |
Beschrijving |
Eenheid |
Parameters |
| 1 |
Nominale isolatiespanning |
V |
AC690,AC1000 |
| 2 |
Nominale bedrijfsspanning |
V |
AC380,AC400,AC690 |
| 3 |
Nominale stroom van horizontale bus |
Een |
Maksimum tot 5000 |
| 4 |
Nominale stroom van de verticale bus |
Een |
Maximum tot 1600 |
| 5 |
Maximale stroom van het voedingscircuit |
Een |
4000 |
| 6 |
Maximale stroom van het trekcircuit |
Een |
800 |
| 7 |
Maximale capaciteit van de stuwmotor |
kW |
320 |
| 8 |
Piekstandstroom van de horizontale bus ((0,1s) |
kA |
40,105,176,220 |
| 9 |
Korte tijd weerstaan stroom van horizontale bus ((1s) |
kA |
20,50,80,100 |
| 10 |
Piekstandstroom van verticale bus ((0,1s) |
kA |
40,105,143 |
| 11 |
Korte tijd weerstaan stroom van verticale bus (((1s) |
kA |
20,50,65 |
| 12 |
Nominale vermogen frequentie weerstaan spanning ((1min) |
V |
1890 |
| 13 |
De frequentie van de secundaire stroom moet de spanning weerstaan ((1min) |
V |
1890 |
| 14 |
Beschermingsgraad van de behuizing |
|
IP30,P40,IP42 |
| 15 |
Afmetingen van de behuizing |
mm |
Breedte 600 ((800, 1000) X Diepte 800 ((1000) X Hoogte 2200 |
Aanbevelingen:
De klanten moeten de volgende informatie verstrekken:
a. hoofdbedradingsschema en enkel draadloos systeemschema;
b. schematisch schema of schematisch bedradingsschema;
c. specificaties en hoeveelheid elektrische apparatuur in elke schakelinstallatie;
d. Permutatie en combinatie, opzetplan van schakelinstallaties.
