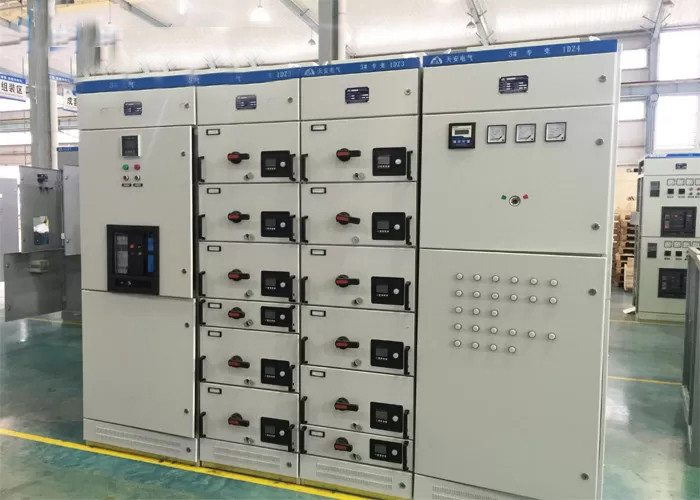

GGD-serie AC LV-schakelingsapparatuur

Productbeschrijving:

GGD-type AC LV-switchapparatuur is geschikt voor elektriciteitsklanten in elektriciteitscentrales, substations, mijnbouwbedrijven, hoge gebouwen, hotels, luchthavens, zeehavens en wharves, enz.distributie en beheersing van stroom, verlichtings-, motorbeschermings- en distributieapparatuur in het AC 50Hz, nominale spanning tot 690V, nominale stroom tot 6300A stroomdistributiesysteem.

GGD LV-schakelapparatuur voldoet aan IEC61439-2, GB7251.12 < LV-schakel- en bedieningsapparatuur - deel 2: complete sets van stroomschakelaars en bedieningsapparatuur >.

Volledigheid van het product

De volgende documenten en toebehoren moeten worden geleverd:

a.Verpakkingslijst

b,productcertificaat

c.Bedieningshandleiding

d.Testrapport buiten de fabriek

e.Relatieve tekeningen

f.Sleutel van de in het contract vermelde deur, bedieningshandvat en reserveonderdelen

Schema van het hoofdcircuit

Het hoofdcircuitontwerp van de GGD-sluittoestellen bestaat uit 129 schema's.in totaal 298 specificaties (zonder afgeleide schema's en specificaties veroorzaakt door wijzigingen van de functie van het hulpcircuit en de regelkracht)

GGD1-type 49 schema's 123 specificaties in tabel 2

GGD2-type 53 Schema's 107 specificaties in tabel 3

GGD3-type 27 schema's 68 specificaties in tabel 3

Om aan de behoeften van de compensatie van het reactievermogen te voldoen, ontwerp GGJ1, GGJ2 condensator compensatie kast, 4 hoofdcircuitschema's, in totaal 12 specificaties, zie tabel 5.
