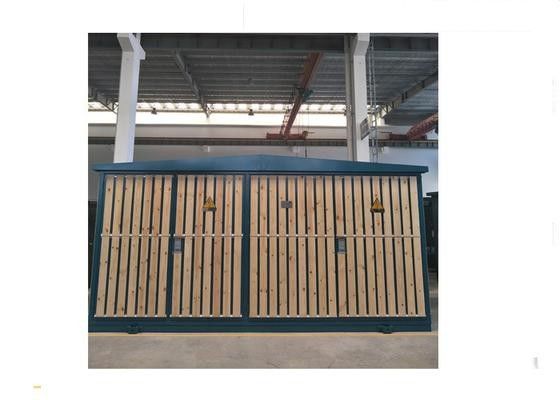

12/24kV Buitenring Hoofdeenheid Kabeltakdoos met roestvrijstalen schelp en 630A nominale stroom

Grote Afbeelding : 12/24kV Buitenring Hoofdeenheid Kabeltakdoos met roestvrijstalen schelp en 630A nominale stroom

Productdetails:

Plaats van herkomst:	China
Merknaam:	TIANAN ELECTRIC
Certificering:	ISO9001:2000
Modelnummer:	DFT6-12

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 Instellen
Prijs:	Pending
Verpakking Details:	houten kist
Levertijd:	40 werkdagen/set
Betalingscondities:	L/C,T/T,D/P,D/A
Levering vermogen:	2000sets per jaar

Contact

Gedetailleerde productomschrijving

Nominale spanning:	12/24KV	Nominale stroom:	630A
Materiaal van de schaal:	Roestvrij staal	Hoogte:	≤1000m
Nominale frequentie:	50 Hz	Prijs:	To be pending
Markeren:	verpakt transformatorhulpkantoor , Het Hulpkantoor van de machtsdistributie

Ring hoofdeenheid Kabeltakdoos, 12/24kV Buiten elektrische meterdoos

12/24 kV buitenste ring hoofdeenheid Kabeltak - Distributiemeterbox

Productoverzicht. DFT6-12/24 Series Kabeltakdoos.

DeDFT6-12/24 reeks kabelvertakkingsdoosis een nieuwe generatie buitenaangedreven apparatuur ontworpen voor:Kabelsystemen voor het elektriciteitsnet van 12 kV en 24 kVHet is ontworpen voorstroomontvangst en -distributie, die betrouwbare kabelverbindings-, vertakkings- en overdrachtsfuncties biedt in buitenomgevingen.

Met een compacte structuur en een esthetisch aantrekkelijke behuizing, is dezekabelvertakkingsdoos van de ringhoofdeenheid (RMU)is vooral geschikt voor plaatsen metbeperkte installatieoppervlakteenhoge milieueisen, met inbegrip van:

Stadsstraten
Woonruimtes
Hoogbouw
Vliegvelden
Werven / havens

Belangrijkste toepassingen

De serie DFT6-12/24 wordt gebruikt voor:

Verbinding
Verplaatsing / vertakking
Voortzetting van het kabelcircuit
Overdracht van kabelcircuits buiten

Facultatief: Houten platen in de behuizing - op verzoek van de klant.

Dienstoestand (normale bedrijfsomgeving)

Dit.metingskist voor de distributie in de buitenruimteis ontworpen om onder de volgende omstandigheden betrouwbaar te werken:

Parameter	Waarde
Hoogte	≤ 1000 m boven zeeniveau
Omgevingstemperatuur	-25°C ~ +40°C
Windsnelheid	≤ 34 m/s
Regelmatige sterke trillingen	- Nee, niet echt.

Belangrijkste kenmerken - DFT6-12/24-serie

Eenvoudige en betrouwbare verbinding- eenvoudige installatie
Volledig geïsoleerde en volledig afgesloten structuur- onderhoudsvrij, stofdicht en waterdicht
Lage initiële investering- bespaart de kosten van schakelingen en kabels
Kleine voetafdruk- gemakkelijke integratie in de omgeving

Hoofdtechnische parameters - FN26-12/24 SF6 ladingschakelaar

Parameter	Eenheid	12 kV waarde	24 kV waarde
Nominale spanning	kV	12	24
Nominale stroom	Een	630	630
Nominale kortsluitende stroom	kA/s	25/2	25/2
Nominale piekstandstroom	kA	63	63
Geklasseerde korte-termijn productie-stroom	kA/s	50/2	63/2
1min Stromfrequentie Voltage weerstaan	kV	42	65
Bliksempulse Voltage weerstaan	kV	75	125
Mechanische uithoudingsvermogen	Tijd	10,000	10,000
SF6 Gasdruk (20°C meetdruk)	MPa	0.04	0.04
Leakagepercentage / jaar	-	≤ 1%	≤ 1%

Hoofdtechnische parameters - Kabelterminal

Parameter	Eenheid	12 kV waarde	24 kV waarde
Nominale spanning	kV	12	24
Nominale stroom	Een	≤ 630	≤ 630
Toepasselijke dwarsdoorsnede van de kabel	mm2	25 - 400	35 - 400
Verbindingspuntweerstand	μΩ	40	45
Gedeeltelijke kwijting	Pc/kV	≤ 10 / 13	≤ 10 / 21.5
Nominale thermische stabiliteitsspanning	kA/s	20/3	25/2
Nominale dynamische spanning	kA	50	63
1min Stromfrequentie Voltage weerstaan	kV	42	65
Bliksempulse Voltage weerstaan	kV	75	125

Algemeen gebruikte doorsnede van geleidende kabels (mm2)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400, en anderen naargelang de noodzaak.
