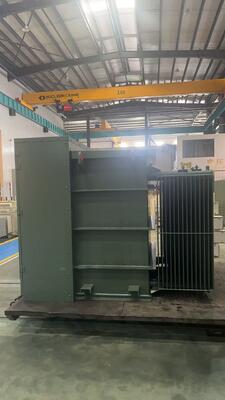

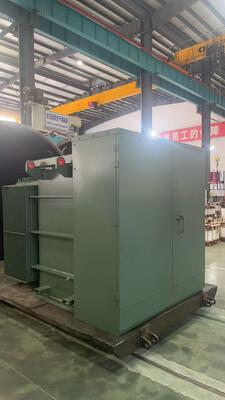

ZGSL-H-2500/13.8-0.4 American Style Pad-Mounted Transformer met 2500 kVA capaciteit en ONAN-koeling

DeZGSL-H-2500/13.8-0.4 Amerikaanse stijl op pad gemonteerde transformatoris een driefasige, in olie ondergedompelde, op een pad gemonteerde transformator, ontworpen voor installatie buitenshuis op een betonnen pad. Het heeft een nominaal vermogen van 2500 kVA, een spanning van 13,8 kV / 0,4 kV en een frequentie van 60 Hz. Het is geschikt voor stroomdistributietoepassingen buitenshuis in 60 Hz-stroomsystemen, vooral op de Noord-Amerikaanse markten.

A:Een op een pad gemonteerde transformator is een buitendistributietransformator in Amerikaanse stijl die op een betonnen pad op grondniveau is geïnstalleerd. Het ligt niet ondergronds begraven. Het beschikt over een hoge beschermingsgraad, een onopvallend ontwerp en een beloopbaar bovenoppervlak.

A:Het nominale vermogen is2500 kVA, met een hoogspanningszijde van 13,8 kV en een laagspanningszijde van 0,4 kV, waardoor deze geschikt is voor distributiesystemen met gemiddelde capaciteit.

A:De koelmethode isONAN (Olie Natuurlijke Lucht Natuurlijk), dat afhankelijk is van natuurlijke convectie van de olie voor warmteafvoer. Er zijn geen extra ventilatoren of pompen nodig, wat resulteert in een stille werking en eenvoudig onderhoud.

A:Het wordt veel gebruikt bijstedelijke distributienetwerken, industriële parken, commerciële complexen, fotovoltaïsche energiecentrales, windmolenparken, luchthavens, havens en woongemeenschappenwaar buitenmontage op een pad vereist is.

A:Ja. De transformator is getest conform deIEEE C57.12standaard. Alle testonderdelen, waaronder isolatieweerstand, spanningsverhouding, wikkelingsweerstand, nullastverlies, spanningsbestendigheid en oliekwaliteit, voldoen aan de eisen. Het wordt geleverd met een certificaat van overeenstemming.

A:De isolatieklasse isKlasse A, en de nominale frequentie is60 Hz, speciaal ontworpen voor 60 Hz voedingssystemen.

A:Het totale gewicht bedraagt5618kg, inbegrepen1310 kgtransformatorolie (oliekwaliteit: 25#).

A:Ja. Het tikbereik is± 2×2,5%, met 5 kraanposities om flexibel op te kunnen reageren op fluctuaties in de netspanning.

• Hoog rendement, laag verlies:Het nullastverlies bedraagt ​​slechts 270 W
• Veilig en betrouwbaar:Isolatieweerstand >2,5 GΩ, oliedoorslagspanning 55,2 kV
• Sterk aanpassingsvermogen:60 Hz, 13,8 kV / 0,4 kV, geschikt voor Noord-Amerikaanse markten
• Flexibele installatie:Op een pad gemonteerd ontwerp voor buiten, geplaatst op een betonnen fundering, geen uitgraving vereist
• Eenvoudig onderhoud:ONAN-koeling, geen bewegende delen
