Doos van de de Kabeltak van de rings de Hoofdeenheid, 12/24kv Openlucht Elektrische Meterdoos

12 / 24KV Buiten Ring Hoofdeenheid Kabeltak / Distributie Metering Box
Algemeen

DFT6-12/24 Series Cable Branch Box is een nieuwe stroomvoorzieningsapparatuur die is ontworpen voor het coördineren van 12/24kV-stroomnetkabelsystemen voor stroomopname en -distributie.De serie kabel tak doos heeft een unieke structuur en een mooi uiterlijk, is het vooral geschikt voor de plaats die een klein bouwgebied beslaat en hogere eisen heeft in de omgeving zoals stadsstraat, woonwijk, hoogbouw, luchthaven en kade, enz.

Het wordt gebruikt bij het aansluiten, schuiven, vertakken, doorzetten en overbrengen van kabelcircuits buiten.

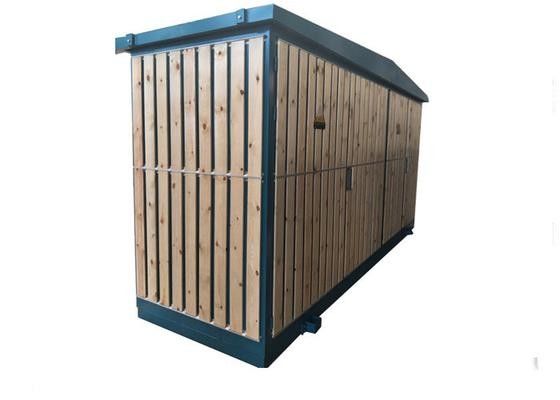

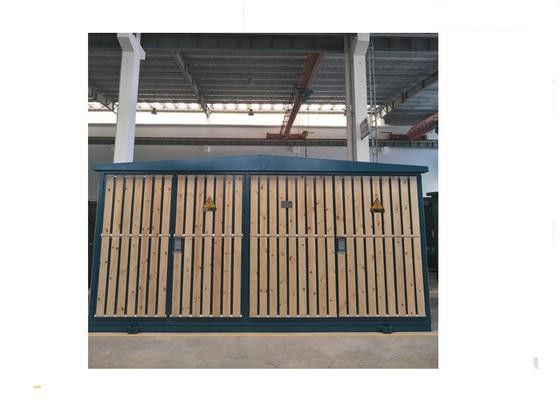

Voeg volgens het verzoek van de klant houten planken toe aan de behuizing.
Instandhoudingsconditie
1Hoogte. ≤1000 m - boven zeeniveau
2Omgevingstemperatuur: -25oC~ +40oC
3Windsnelheid.:≤34 m/s
4Geen regelmatig heerlijke shake.

Kenmerken:
a. De verbindingsmethode is eenvoudig en betrouwbaar en gemakkelijk te installeren.

b. Volledige isolatie en de structuur is volledig verzegeld, onderhoudsvrij, stofvrij en waterdicht.

c. Eenmaal slechts een kleine investering, en kan de investering van schakelaarapparatuur en kabel besparen.

d. Kleine dekking en makkelijk te coördineren omgeving.

Hoofdtechnische Parameter van de kabelterminal
Posten	Eenheid	Parameter	Parameter
Nominale spanning	kV	12	24
Nominale stroom	Een	≤ 630	≤ 630
Toepassen op kabel doorsnede		25 tot 400	35 tot 400
Verbindingspuntweerstand	μΩ	40	45
Gedeeltelijke kwijting	Pc/kv	≤ 10/13	≤ 10/21.5
Nominale thermische stabiliteitsspanning	kA/s	20/3	25/2
Nominale dynamische spanning	kA	50	63
1min Stromfrequentie Voltage weerstaan	kV	42	65
Bliksemimpuls	kV	75	125
