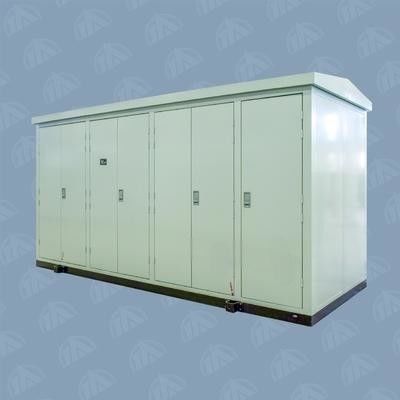

Windenergie/Photovoltaic generatie Verpakte hulpkantoor van de Machtsdistributie

Onderstation voor windenergie / PV-verpakte transformatoren / onderstation voor elektriciteitsdistributie

Overzicht:

YBT13 Series PV en Wind Power Special Substation wordt door ons bedrijf onderzocht om aan de vraag van windenergie en fotovoltaïsche opwekking te voldoen.compacte structuur, betrouwbare prestaties, eenvoudig onderhoud, enz.

Kenmerken:

1. Geheime structuur

a. Het frame van het substation: kanaalstaal en hoekstaal.

b. behuizing mAterialen:koudgewalste staalplaten, roestvrij staalplaten, samengestelde kleurplaten of aluminiumlegeringsplaten.

c. Stalen platen worden gebruikt om elke ruimte te isoleren en zijn voorzien van een verlichting.

d. Het dak: twee verdiepingen om de warmtestraling effectief te voorkomen.

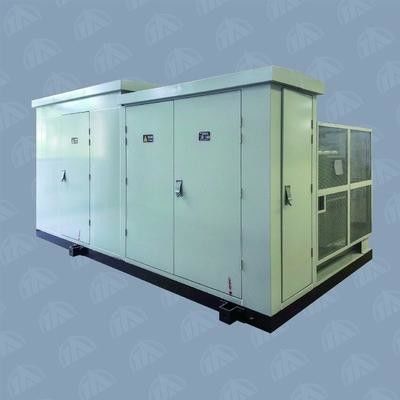

e. De transformatorruimte is verdeeld in open en gesloten.The radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.

f. Housedeuren: laagtemperatuurdichtingsband die een goed afdichtend effect kan bereiken bij lage temperaturen.

g. De verf op het oppervlak van het substation wordt behandeld met baklak bij hoge temperatuur, zodat de afbraak door ultraviolette straling effectief kan worden vertraagd.

2. HV-eenheid

1. MDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de onderzoeksprocedure.HXGT16-40.5, XGT5-40.5 en HXGT10-40.5 schakelaars.

2. HXGT16-40.5 schakelinstallatie voorzien van FT16-40.5R type belastingschakelaar-sluiting combinatie schakelaar voor de opwekking van windenergie en fotovoltaïsche energie.

c. schakelinstallatie XGT5-40.5 voorzien van een schakelaar VT16-40.5.

d. De schakelinstallatie heeft de volledige functie om storingen te voorkomen om de veiligheid van de werking en het onderhoud te waarborgen.

3Transformatoren

a. De transformator gebruikt een transformator van het type S11 met olie ondergedompeld of een transformator van het type SCB11 droog.

b. De natuurlijke ventilatie is goed in de transformatorruimte of de temperatuur in de transformatorruimte kan worden verlaagd door het uitputten van de wind met automatische ventilator.

c. Er wordt een zachte verbinding gebruikt tussen de eindpunten aan de LV-zijde en de busbar, die de LV-buis van de transformator effectief kan beschermen tegen verplettering en olielekt.

4. LV-eenheid

a. LV-switchapparatuur gebruikt TANW1-serie slimme CB en TANM1-serie MCCB, of de CB die op verzoek van de klant door de aangewezen fabrikant wordt geproduceerd.

b. Gordijnschema kan worden ontworpen volgens de vereisten van de gebruiker.

5Eenheid Distributienetwerk Automatisering

a. De automatische terminalapparatuur is van het type TA-D20 van de Tianan Group, waarvan het ontwerp is geoptimaliseerd na rekening te hebben gehouden met de strenge omgeving voor de exploitatie van windenergie-onderdelen.

b. Het product heeft een sterk vermogen om zich aan de omgevingstemperatuur aan te passen, de communicatiefunctie van een dubbel glasvezelringnetwerk, het sterke vermogen om interferentie te voorkomen, schokbestendig,vochtbestendig en tegen donder, evenals een laag vermogen verlies.

c. Het product heeft de functies van meetbesturing, niet-batterijbescherming en gegevensverwerking, alarmbescherming en afwijkingsdetectie en -communicatie.

6. Ononderbroken stroomvoorziening speciaal voor de stroom

a. Het substation is voorzien van TA-UP01/TA-UP02 ononderbroken stroomvoorziening, speciaal voor windenergie geproduceerd door Tianan Group.

b. Het product heeft een sterk vermogen om zich aan de omgeving aan te passen, schokken en storingen te weerstaan en een breed scala aan stabiliteitspanningen.

Parameters:
