35kv gecombineerd Compact Transformatorhulpkantoor voor Windenergiegeneratie

35 kV gecombineerde transformator voor de opwekking van windenergie / elektrische apparatuur

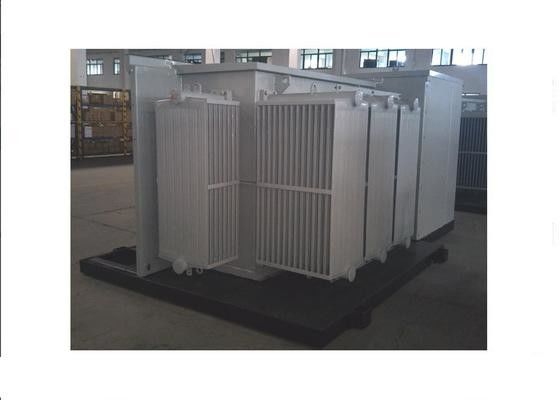

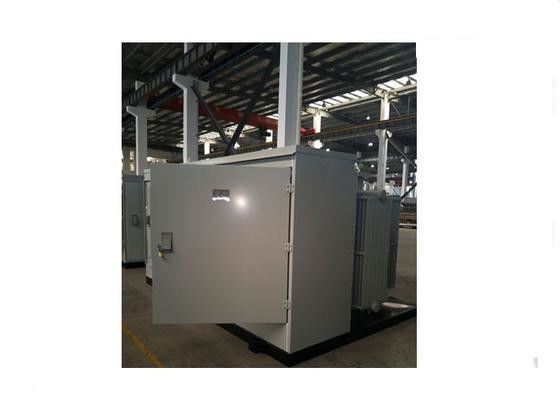

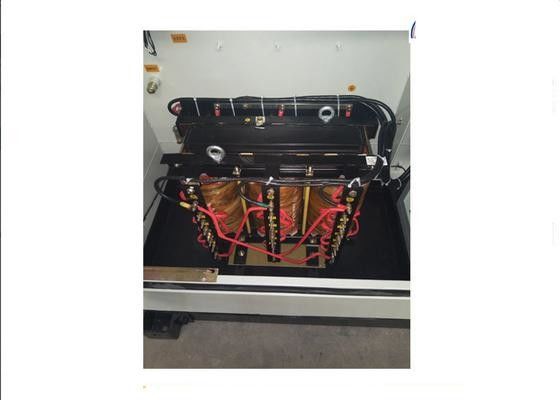

ZGS-Z.F-□/35 serie gecombineerde transformator voor de opwekking van windenergie is de speciale elektrische energie-apparatuur die de boost transformator, HV veiligheidsvoorziening, belasting schakelaar,LV-schakelaar en relatieve hulpmiddelen in één complete eenheidHet is een ideale ondersteunende apparatuur, waarbij de spanning van 0,69 kV van de windgenerator naar 35 kV stijgt en het uitgangsvermogen via de 35 kV-kabel naar boven gaat.

1. Spanning gecombineerd
Stelselspanning: 35 kV
Maximale werkspanning aan HV-zijde: 40,5Kv
Nominale spanning aan HV-zijde: 38,5 kV,36.75kV, 35kV
Nomenclatuurspanning aan LV-zijde: 0,69kV,0.66kV
2Nominale capaciteit:900 kVA·3350 kVA; of op verzoek van de klant
3. HV Tapping Range: ± 5% of ± 2 × 2,5%
4Verbindingsgroep: Dyn11 of Yyn0
5Nominale frequentie: 50 Hz
6Isolatie
-35 kV transformator HV zijde:
Stromfrequentie, bestandspanning: 85 kV
Bliksempulspiek weerstaan spanning: 200/220kV
- Transformer LV kant:
Stromfrequentie: 5 kV
7.De condensatiecontroller of andere hulpapparatuur kan in de kast worden toegevoegd op verzoek van de klant.
