132KV 16000KVA Explosiebestendige geprefabriceerde distributie-transformatoronderstation Compacte transformatoronderstation

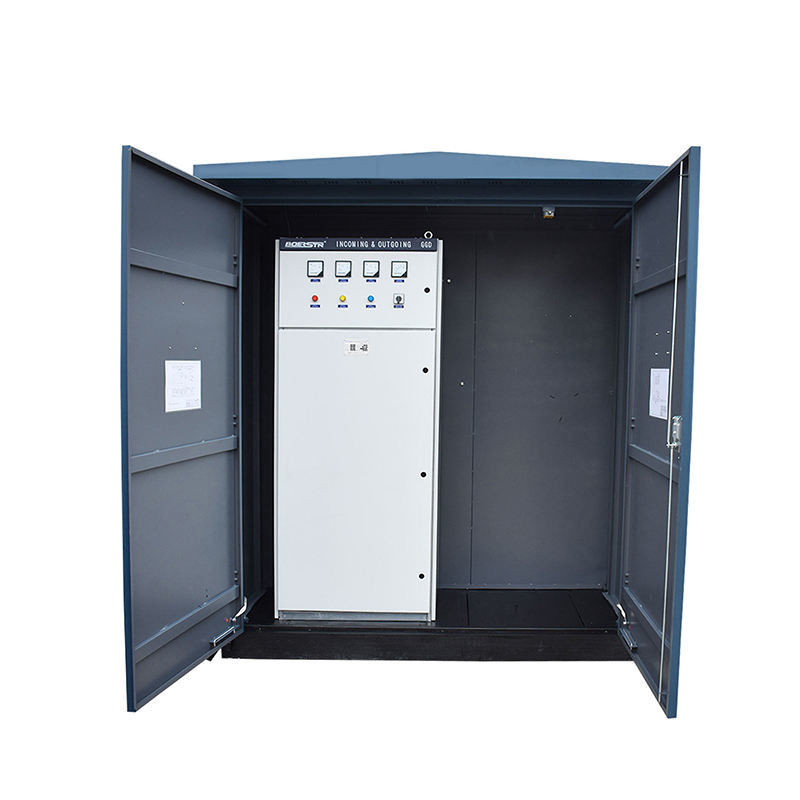

Grote Afbeelding : 132KV 16000KVA Explosiebestendige geprefabriceerde distributie-transformatoronderstation Compacte transformatoronderstation

Productdetails:

Plaats van herkomst:	CHINA
Merknaam:	Tianan Electric
Certificering:	IEC
Modelnummer:	CZBT1-132

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 eenheid
Prijs:	Pending
Verpakking Details:	Houten Karton
Levertijd:	45 dagen
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen:	10000 eenheden/jaar

Contact

Gedetailleerde productomschrijving

Frequentie:	50 Hz	Speciale Voorwaarden:	Hangt van de Klant af
Systeemspanning:	132KV 145Kv	Capaciteit:	16000KVA
Geluidsniveau:	≤ 65 dB	Beschermingsnauwkeurigheid:	5P20
Markeren:	Het explosiebestendige Hulpkantoor van de Distributietransformator , Het geprefabriceerde hulpkantoor van de distributietransformator , De geprefabriceerde transformator van de machtsdistributie

132kV Prefabriceerde Distributietransformatorenstation - Explosiebestendig

Voertuig-gemonteerd Mobiel Onderstation

China's eerste op voertuigen gemonteerde mobiele onderstation, geleverd aan Irak in december 2008. Dit product met een spanningsklasse van 132kV en een capaciteit van 16.000KVA is volledig onafhankelijk onderzocht, ontwikkeld, ontworpen en vervaardigd.

Modulaire Ontwerpstructuur

Verdeeld in HV-deel, hoofdtrafo en LV-schakelaarruimte
HV-schakelaar gebruikt ZF10-145(L) als hoofdschakelaar, gemonteerd op een semi-trailer
LV-zijde omvat schakelapparatuur, stuurstroom, DC-paneel en stuurbeveiligingsapparaat

Servicevoorwaarden

Omgevingsomstandigheden

Hoogte ≤ 1000m
Omgevingstemperatuurbereik: -25℃ tot +40℃
Windsnelheid (buiten) ≤ 35m/s
Relatieve vochtigheid ≤ 90% bij +25℃
Installatieplaats moet vrij zijn van brand, explosie, chemische corrosie en overmatige trillingen

Bewegingsomstandigheden

Maximale snelheid ≤ 30 km/u op vlakke wegdekken
Maximale snelheid ≤ 10 km/u op oneffen wegdekken

Opmerking: Als de bovenstaande voorwaarden niet aan de eisen voldoen, kunnen klanten contact opnemen met de fabrikant voor een oplossing.

Technische Specificaties

Algemene Specificaties

Item	Eenheid	Parameter
Systeemspanning	kV	132
Nominale spanning	kV	145
Nominale frequentie	Hz	50
Nominale stroom	A	2000, 1600
Nominale 1min stroomfrequentie weerstaan spanning	kV	275
Nominale bliksemimpuls weerstaan spanning	kV	650
Nominale kortstondige stroom weerstaan	kA	25, 31.5, 40
Nominale kortstondige weerstaan tijd	s	3
Nominale piek stroom weerstaan	kA	63, 80, 100

Schakelaar Specificaties

Item	Eenheid	Parameter
Systeemspanning	kV	132
Nominale spanning	kV	145
Nominale frequentie	Hz	50
Nominale stroom	A	2000
Nominale 1min stroomfrequentie weerstaan spanning	kV	275
Nominale bliksemimpuls weerstaan spanning	kV	650
Nominale kortstondige stroom / tijd	kA/s	40/4
Nominale piek stroom weerstaan	kA	100
Nominale kortsluiting breekstroom	kA	40
Nominale kortsluiting maakstroom	kA	100
DC component	%	40
Nominale bedrijfssequentie		O _0.3s_ CO _180s_ CO
Openingsduur	ms	35±5
Sluitduur	ms	105±15
Breekduur	ms	≤60
Niet-gelijktijdigheid tussen polen - Sluiten	ms	≤5
Niet-gelijktijdigheid tussen polen - Openen	ms	≤3
Breuknr. per pool		1
Mechanische duurzaamheid	Keer	≥6000
Continue breekduur op vol vermogen	Keer	≥20
SF6-gasdruk (20℃) - Nominale waarde	MPa	0.60
SF6-gasdruk (20℃) - Alarmwaarde	MPa	0.55
SF6-gasdruk (20℃) - Vergrendelingswaarde	MPa	0.50
SF6-gas vochtgehalte - Acceptatiewaarde	PPm	≤150
SF6-gas vochtgehalte - Bedrijfsmatig toelaatbare waarde	PPm	≤300
Jaarlijkse SF6-gaslekkage	%	≤0.5
Totaal gewicht per schakelaar	kg	2000

Stroomtransformator Parameters

Stroomverhouding	Nominale Uitgangscapaciteit VA	Meetnauwkeurigheidsniveau	Beschermingsnauwkeurigheidsniveau
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30, 40	0.5	5P20
1000/5	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5	50	0.5	5P20

Opmerking: Doorlopende stroomtransformator is bij de schakelaar gevoegd.

Overspanningsafleider Parameters

Item	Eenheid	Parameter
Systeemspanning	kV	132
Nominale spanning	kV	150
Nominale frequentie	Hz	50
Nominale ontladingsstroom	kA	10
DC 1mA referentie spanning	kV	≥245
Restspanning onder bliksemimpulsstroom (piek)	kV	≤435
Restspanning onder bedrijfsimpulsstroom (piek)	kV	≤370
Restspanning onder steile golfimpulsstroom (piek)	kV	≤490

Nulpunts Overspanningsafleider Parameters

Item	Eenheid	Parameter
Systeemspanning	kV	132
Nominale spanning	kV	90
Nominale frequentie	Hz	50
Nominale ontladingsstroom	kA	1.5
DC 1mA referentie spanning	kV	≥140
Restspanning onder bliksemimpulsstroom (piek)	kV	≤260
Restspanning onder bedrijfsimpulsstroom (piek)	kV	≤240
Restspanning onder steile golfimpulsstroom (piek)	kV	/

Laagspanningsschakelapparatuur Parameters

Item	Eenheid	Parameter
Systeemspanning	kV	11.5
Nominale spanning	kV	12
Nominale frequentie	Hz	50
Nominale stroom	A	2000, 1600, 1250
Nominale 1min stroomfrequentie weerstaan spanning	kV	42/48
Nominale bliksemimpuls weerstaan spanning	kV	75/85
Nominale kortstondige stroom weerstaan	kA	40, 31.5, 25
Nominale kortstondige weerstaan tijd	s	4
Nominale piek stroom weerstaan	kA	100, 80, 63
Nominale kortsluiting breekstroom	kA	40, 31.5, 25
Nominale kortsluiting maakstroom	kA	100, 80, 63
Nominale bedrijfssequentie		O _0.3s_ CO _180s_ CO
Mechanische duurzaamheid	Keer	≥10000
